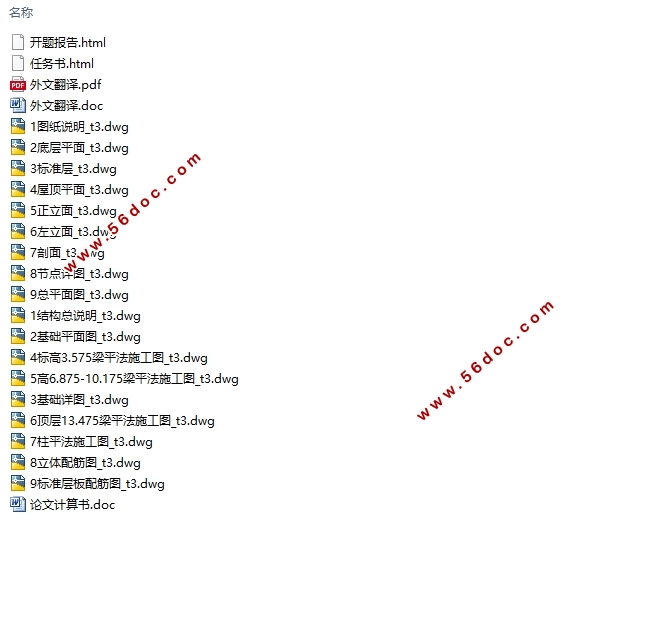

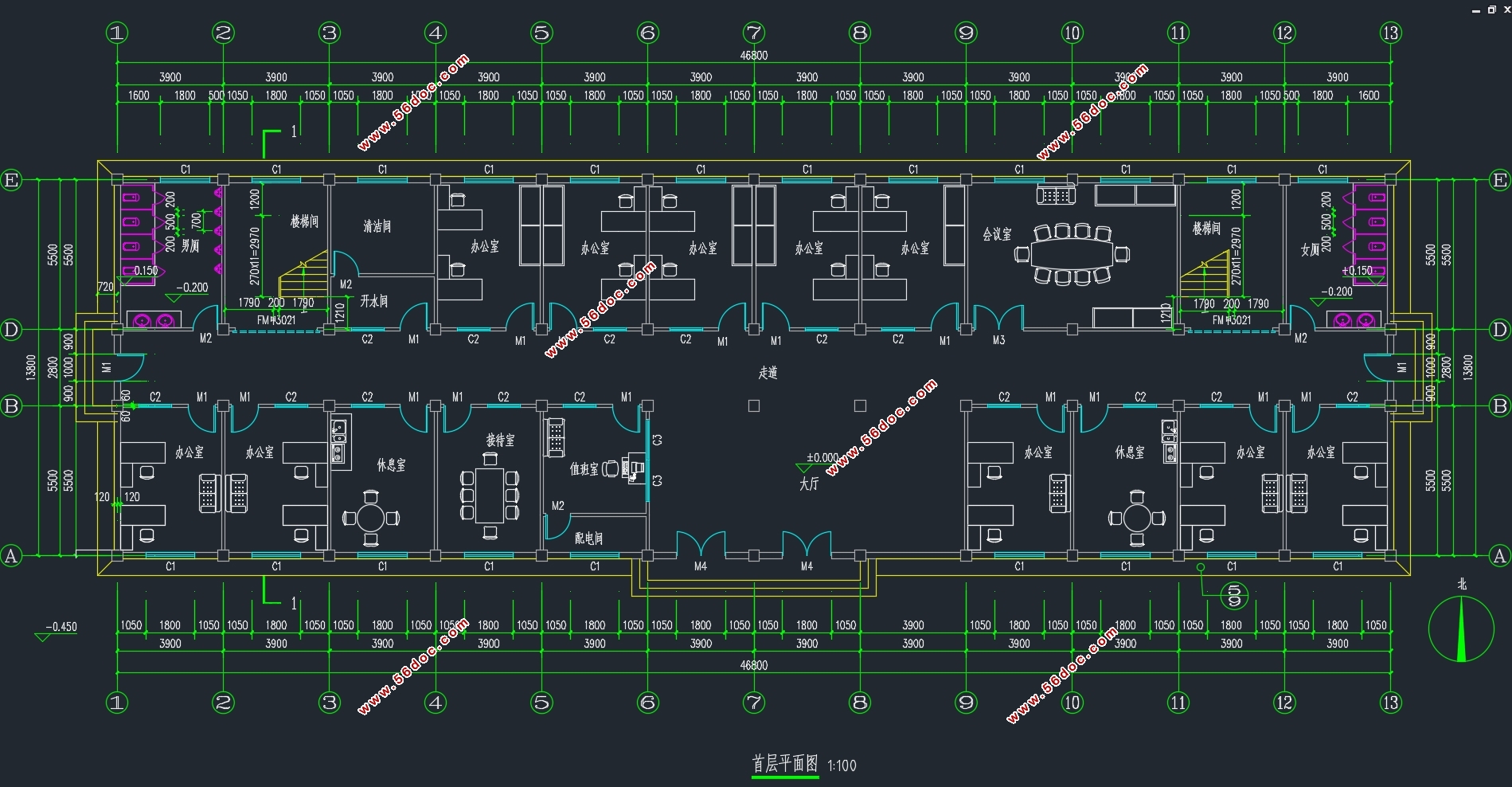

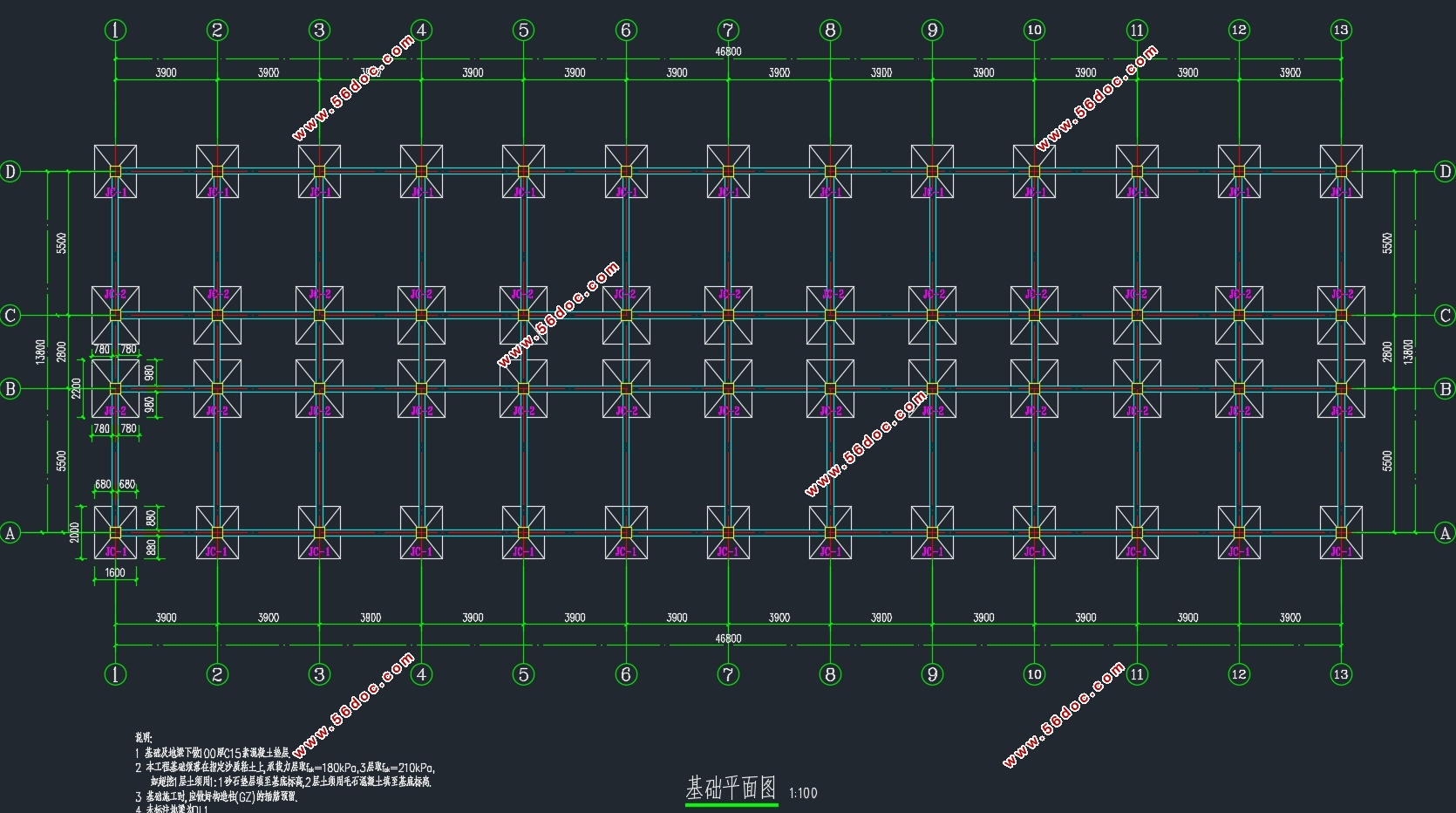

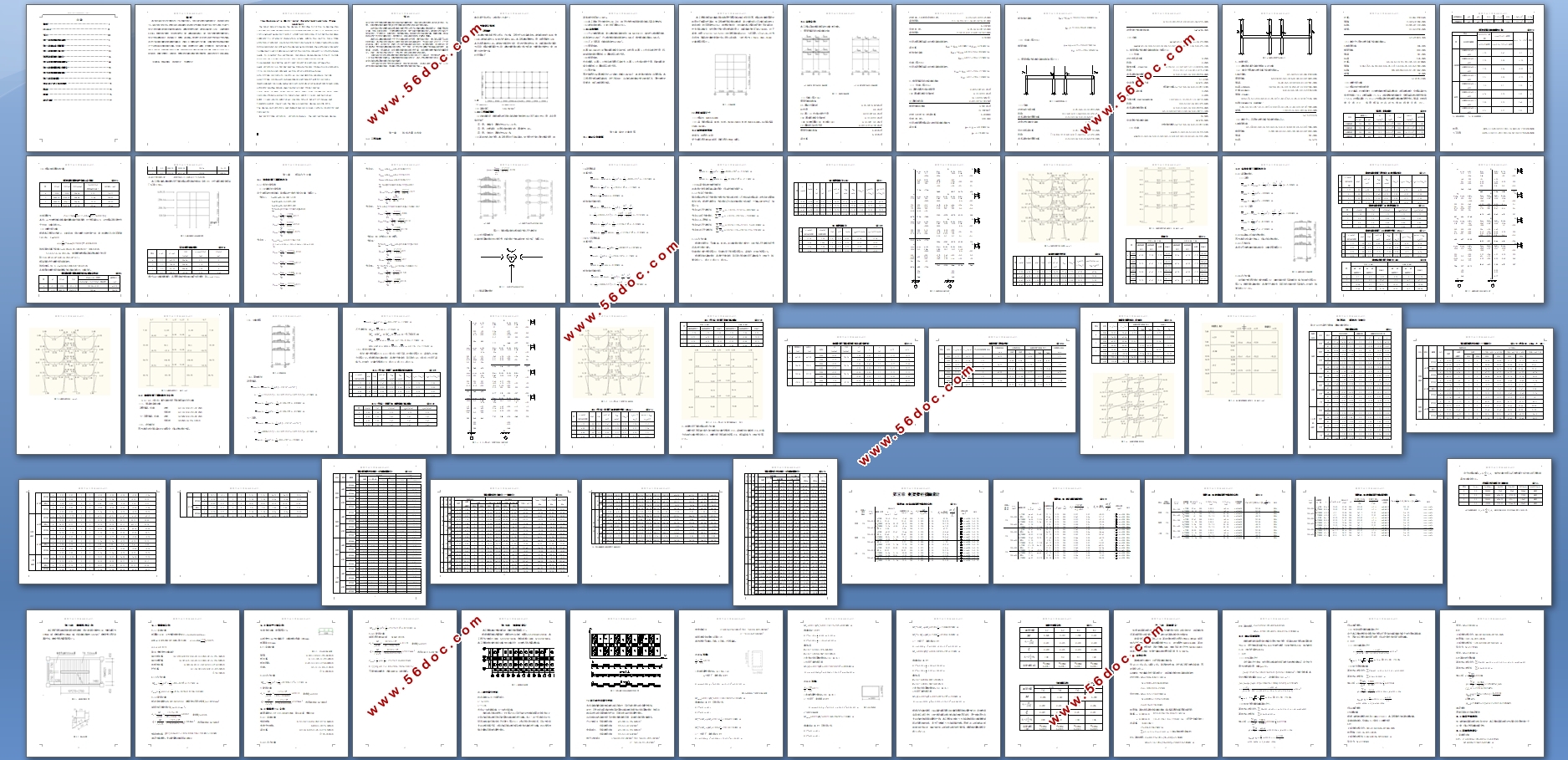

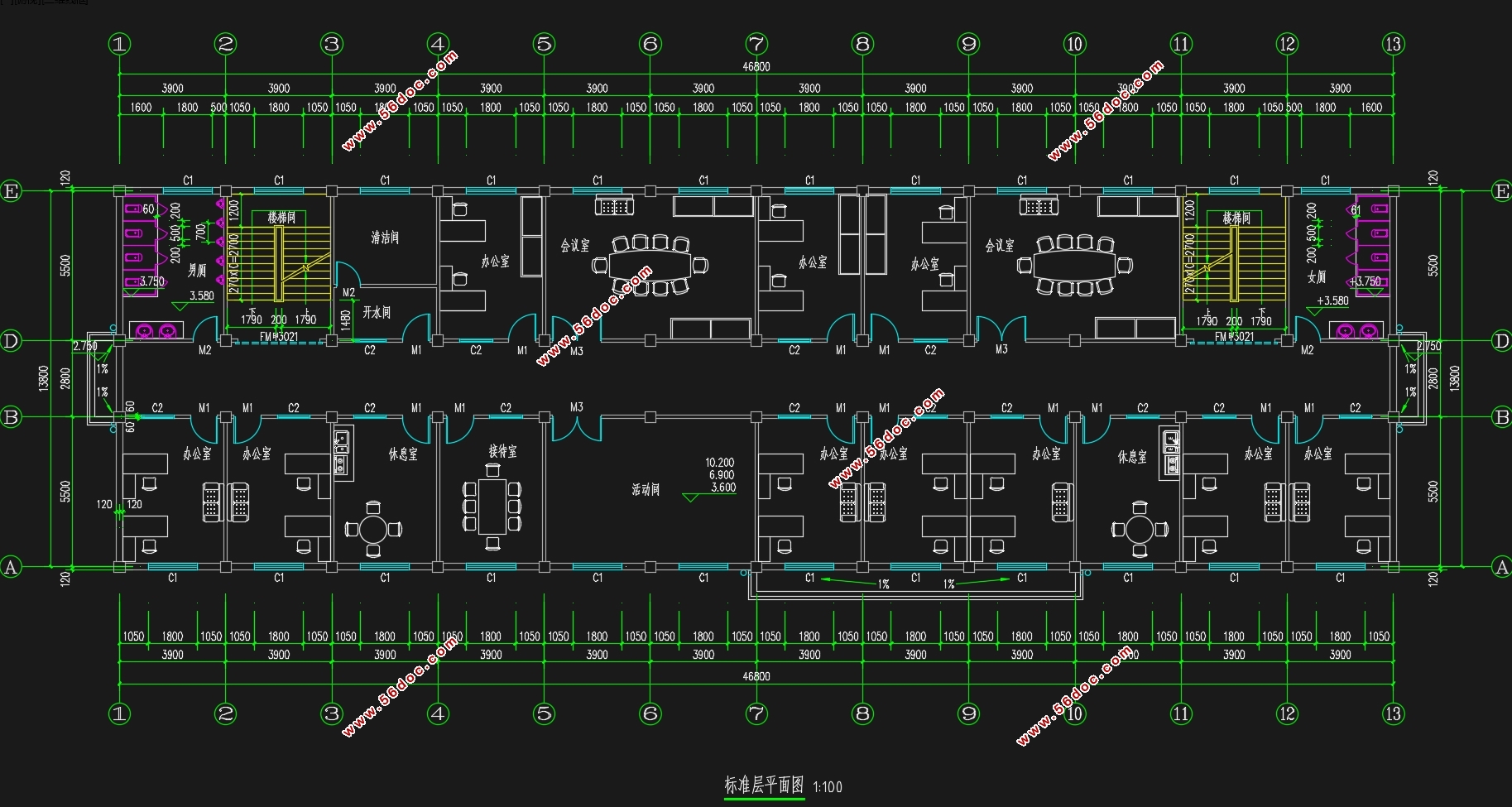

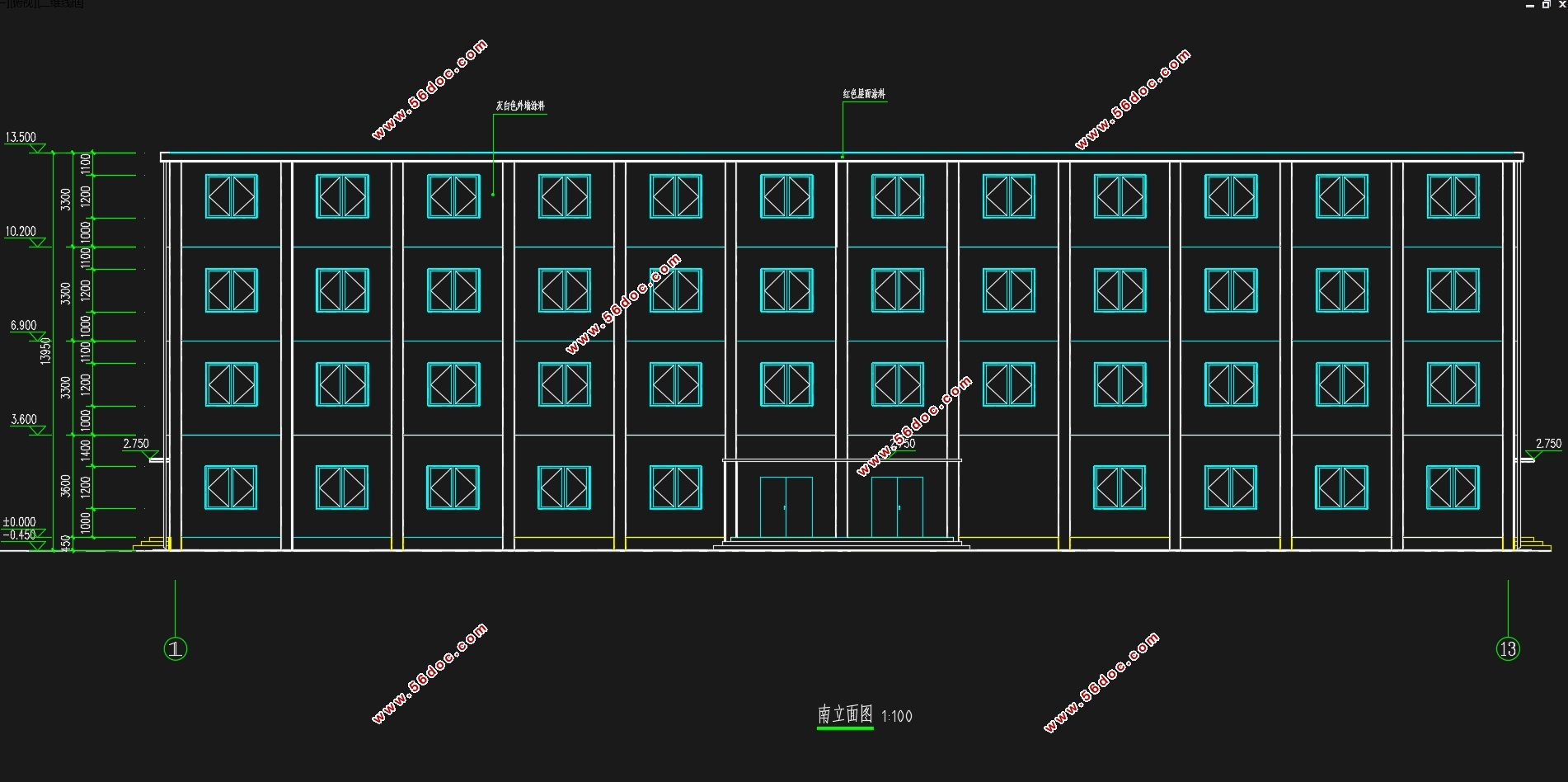

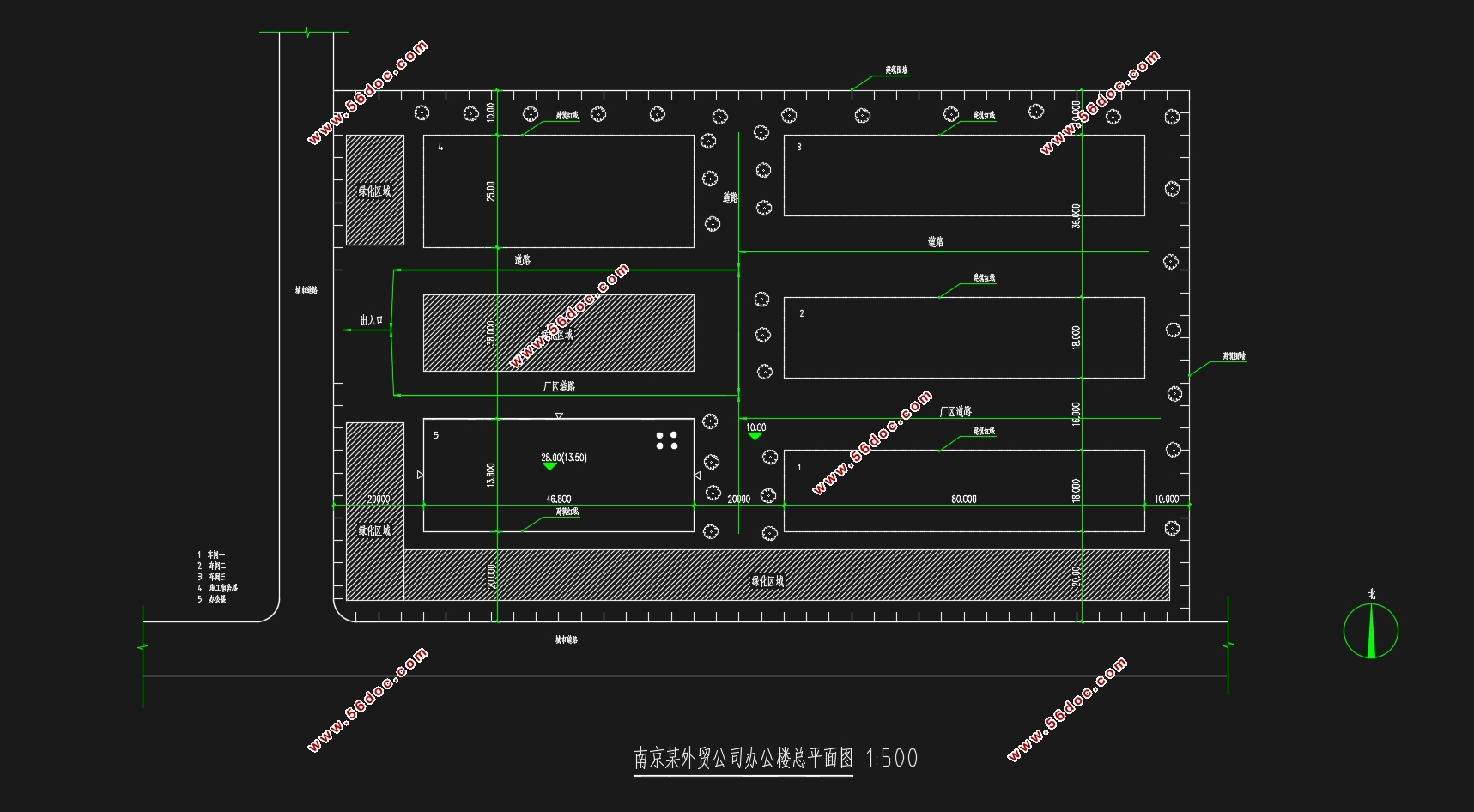

四层8719平米南京某外贸公司办公楼设计(含建筑图结构图) 来源:56doc.com 资料编号:5D29417 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D29417 资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助 我要下载该资源 资料介绍 四层8719平米南京某外贸公司办公楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书14000字,CAD建筑图8张,CAD结构图8张) 摘要 本文的毕业设计主要讲述了办公楼的设计。设计的内容包括建筑设计,结构设计两部分。毕业设计是土木工程专业的必修课程,我的设计为南京市某外贸公司办公楼(方案一),设计采用钢筋混凝土现浇框架结构,建筑层数为四层,建筑总高度13.5m,总建筑面积8719m2。根据设计要求,设防烈度为7度,建筑场地类别I类,设计中要考虑抗震设计。设计包括建筑部分,结构部分,楼梯,基础等。根据任务书定出各层平面图及平面布置。在进行荷载计算和构件截面估算后,选取了8轴框架进行计算,计算内容包括框架柱截面尺寸的选取及线刚度的计算:恒载,活载,地震作用下梁端,柱端弯矩,剪力的计算;框架内力组合;框架梁柱配筋计算;楼梯配筋的计算及基础配筋计算。框架受力筋采用II级钢筋,箍筋主要用I级纲筋,楼梯采用钢筋混凝土板式楼梯,基础采用柱下独立基础。 关键词:框架结构 结构设计 抗震设计 1.2建筑设计资料 1.2.1工程概况 本建筑为南京某外贸公司A1办公楼。工程位于江苏省南京市。建筑场地长约46.8m宽13.8m,建筑总高为13.5m室内外高差0.45m。本工程建筑层数为4层,底层层高为3.6m,其余各层高均为3.3m。建筑安全等级为二级,设计使用年限为50年,地基基础设计等级为丙级,框架抗震等级为三级,建筑抗震设防类别分别为丙类,抗震设防烈度为7度,地震分组为第一组。 1.2.2气象条件 (1)基本风压 风荷载不考虑 (2)基本雪压 S0=0.65kN/m2 1.2.3工程地质资料 (1)经勘察表明,根据地层的沉积特点和物理力学特性自上而下共划分为3层,各土层描述如下: ① 层:素填土,厚度约为0.75~1.10米; ② 层:沙质黏土,该层土场地普遍分布,厚度约为17m。 ③ 层:中粗沙,厚度约为4.50米。 (2)基础形式及持力层:本工程采用柱下独立基础;持力层位于第二层沙质黏土层,地基承载力特征值fk=180Pa。 (3)本工程地下水位埋深为1.5m左右,地下水水质对钢筋混凝土结构不具有侵蚀性。 (4)建筑场地类别:Ι类(特征周期0.25S)。 目录 摘要•••••••••••••••••••••••••••••••••••••••••••••••••••••••• I Abstract•••••••••••••••••••••••••••••••••••••••••••••••••••• II 引言••••••••••••••••••••••••••••••••••••••••••••••••••••••••III 第一章 结构选型及布置••••••••••••••••••••••••••••••••••••••••1 第二章 确定计算简图••••••••••••••••••••••••••••••••••••••••••3 第三章 框架内力计算••••••••••••••••••••••••••••••••••••••••••13 第四章 框架内力组合••••••••••••••••••••••••••••••••••••••••••36 第五章 框架梁柱截面设计••••••••••••••••••••••••••••••••••••••44 第六章 楼梯结构计算设计••••••••••••••••••••••••••••••••••••••55 第七章 现浇楼面板设计••••••••••••••••••••••••••••••••••••••••59 第八章 基础设计••••••••••••••••••••••••••••••••••••••••••••••65 第九章 PKPM电算结果 •••••••••••••••••••••••••••••••••••••••71 结语••••••••••••••••••••••••••••••••••••••••••••••••••••••••••75 致谢 •••••••••••••••••••••••••••••••••••••••••••••••••••••••••76 参考文献 •••••••••••••••••••••••••••••••••••••••••••••••••••••77
