四层3000m2徐州市科技园某办公楼设计(含建筑图结构图)

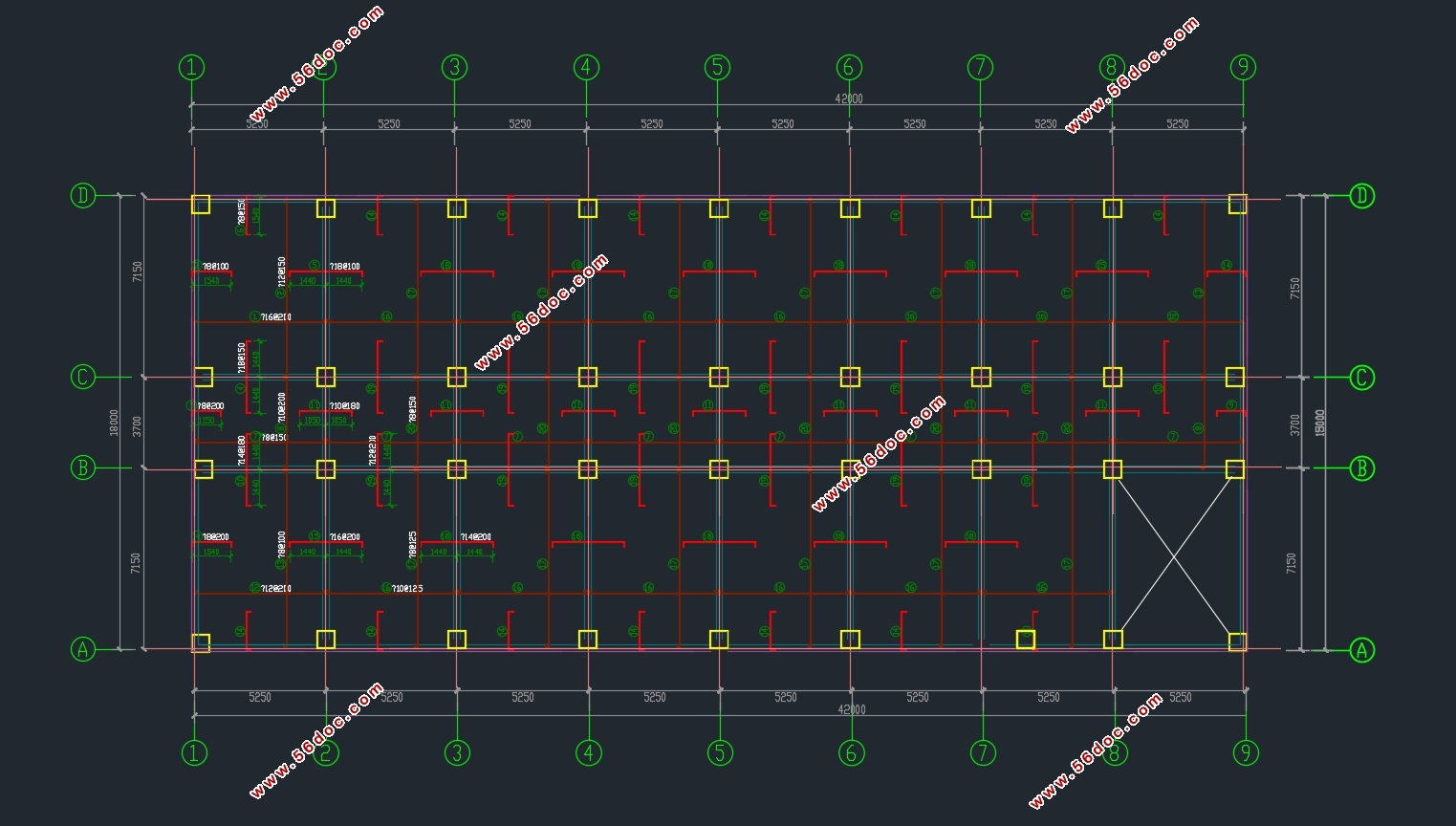

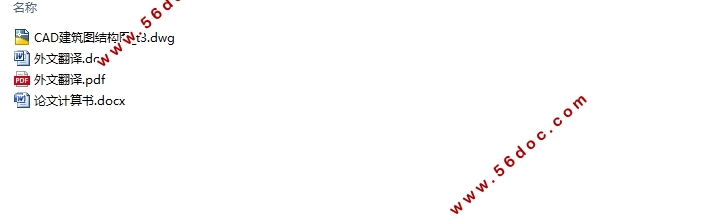

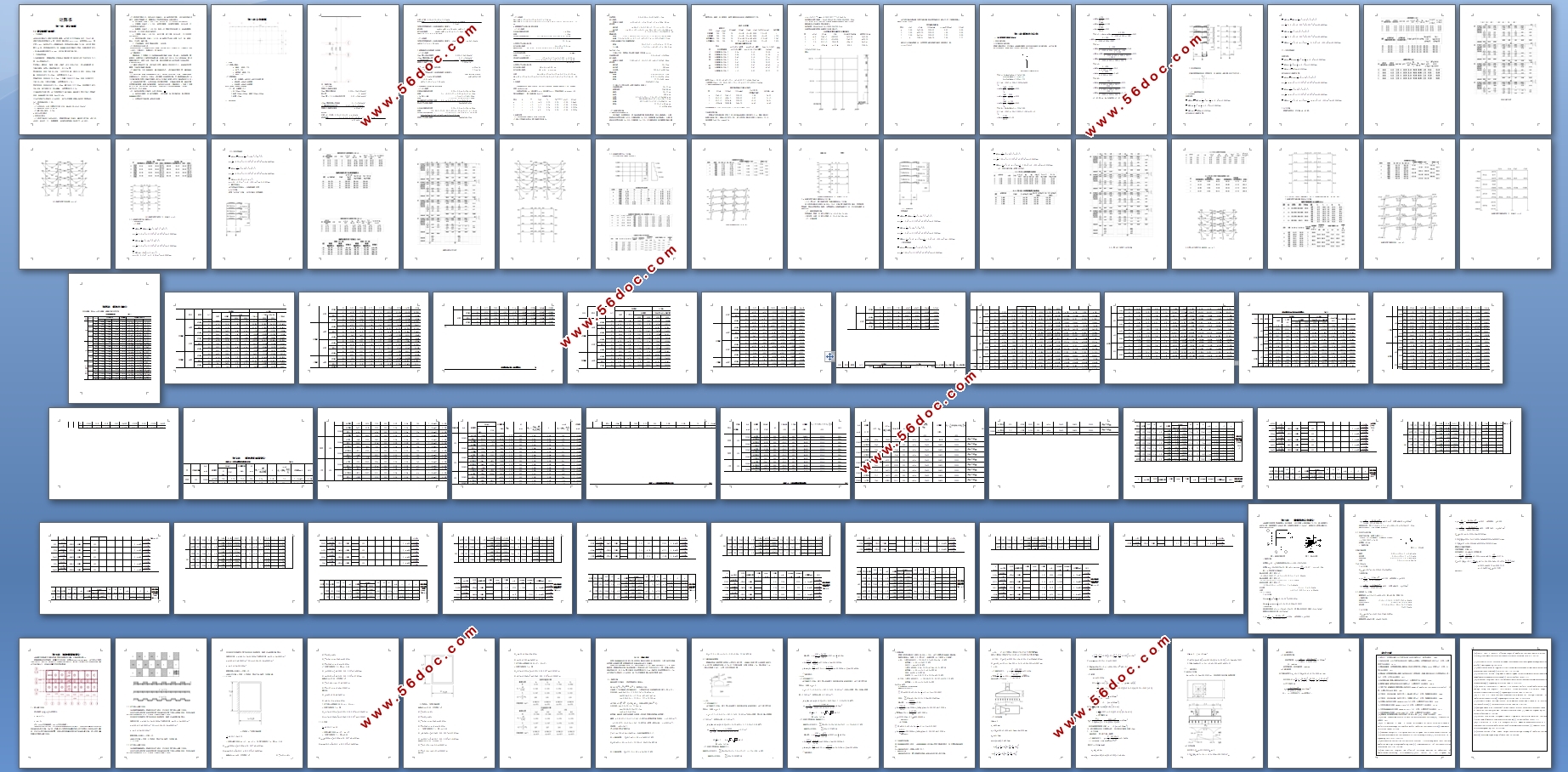

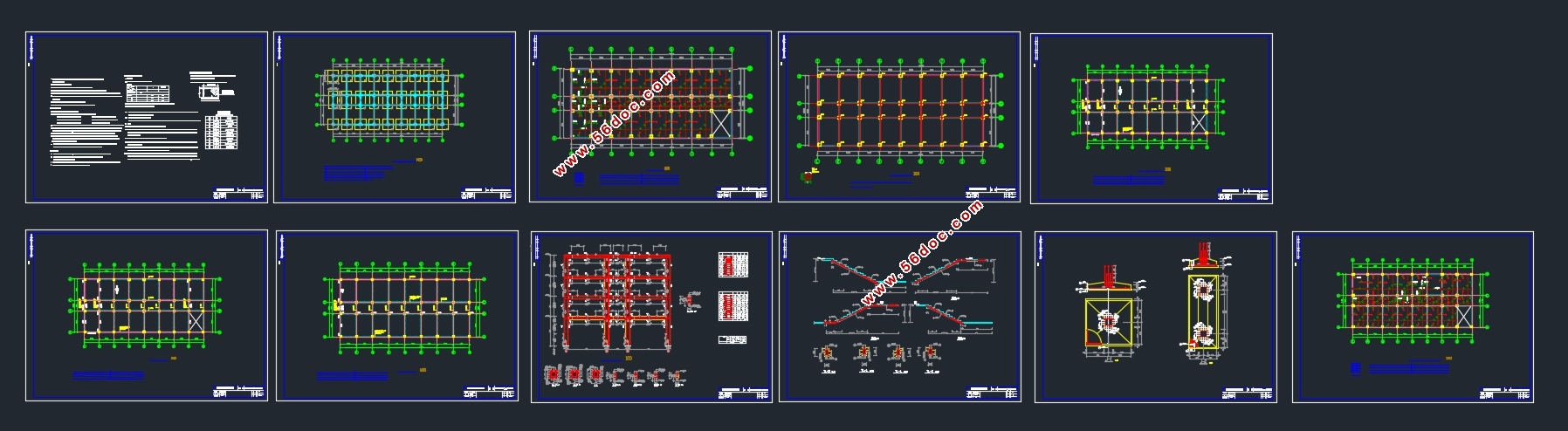

四层3000m2徐州市科技园某办公楼设计(含建筑图结构图)(外文翻译,论文计算书10000字,CAD建筑图7张,CAD结构图10张)
1、工程概况
本毕业设计题目为实际工程应用课题。本工程位于江苏省徐州市，为办公楼。实际工程的建筑层数为4层，建筑平面长宽约42m×18m，底层层高4.0m，其它层3.6m。结构形式为3跨框架结构。建筑结构安全等级为二级，设计使用年限为50年；建筑场地类别为Ⅰ类，地基基础设计等级为丙级；抗震设防烈度为7度(基本地震加速度为 0.10 g)，设计地震分组为第二组。
2、工程地质资料
(1)经勘察查明，根据地层的沉积特点和物理力学特性自上而下共可划分为3层，各土层描述如下：
①素填土：褐灰色，稍湿，松散～稍密，成分以粉土为主，混少量植物根系，为新近堆积。该层土场地普遍分布，约0.5m厚。
②松散卵石：卵石含量50～55%，分布均匀性差，排列十分混乱，且完全不接触，卵石粒径多为20～60mm，该层厚度约为0.4m。
③稍密卵石：卵石粒径20～70mm，个别最大粒径大于90mm，卵石分布较均匀，含量55～60%，大部分不接触，该层厚度约为1.2m。
④密实卵石：卵石粒径多为20～100mm，最大粒径大于200mm，卵石骨架含量为70%～80%，呈交错排列，完全接触，该层厚度约为5.7m。

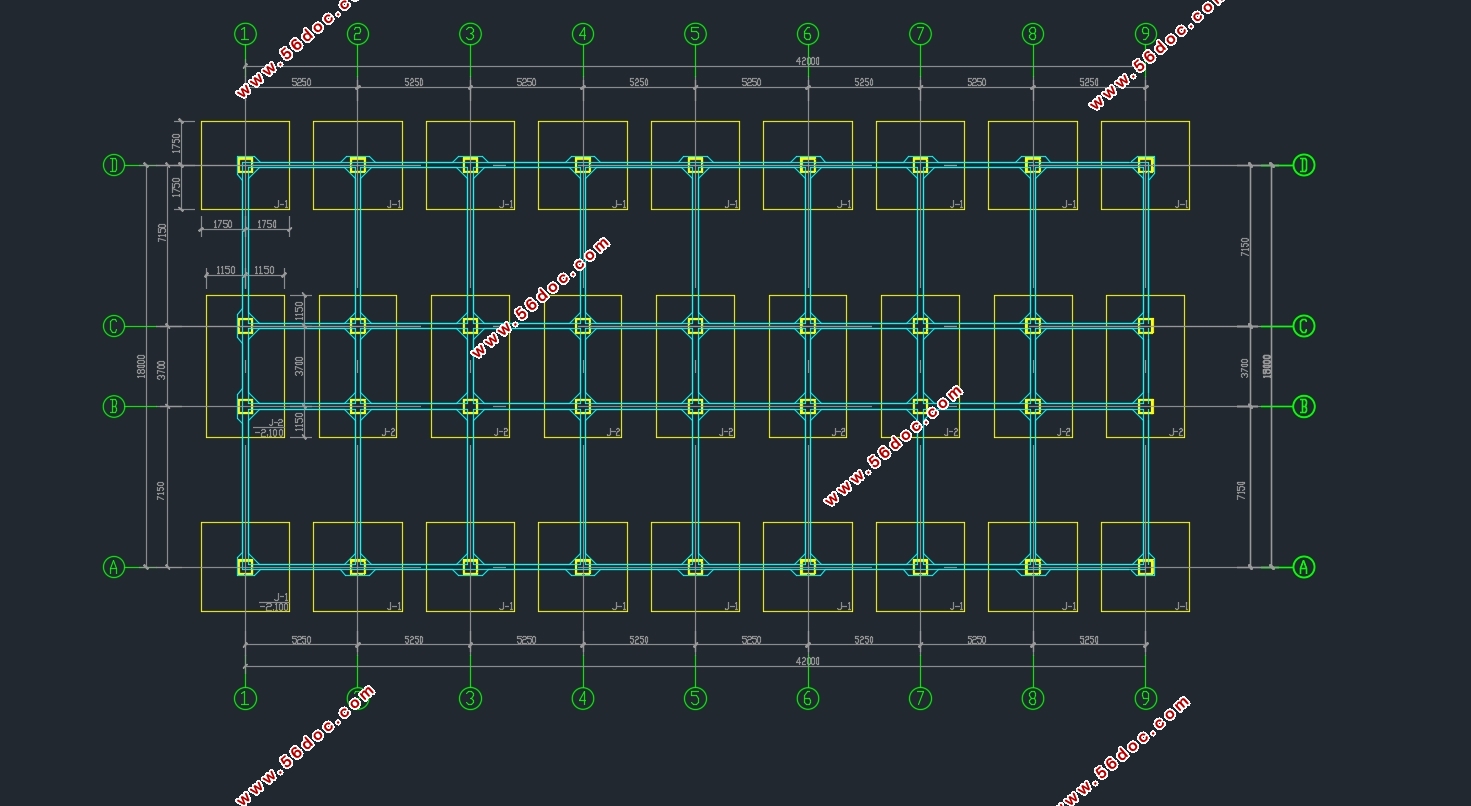

(2)基础型式及持力层：本工程采用柱下独立基础；基础持力层位于第3层稍密卵石，地基承载力特征值 Fak=320kPa
(3)本工程地下水埋深为10米左右，地下水对钢筋混凝土结构不具侵蚀性。
(4) 建筑场地类别：I类。
3、气象
（1）主导风向：全年及夏年均为东北风，基本风压ω0＝0.35kN/m2
（2）基本雪压S0＝0.25 kN /m2
（3）最大冻土深度：0.25m
4设计内容及要求
A.建筑设计部分
（1）建筑方案设计与初步设计：根据使用功能及条件，确定建筑方案，进行初步设计，绘出平、立、剖面草图，经指导老师修改后进行下一步设计。

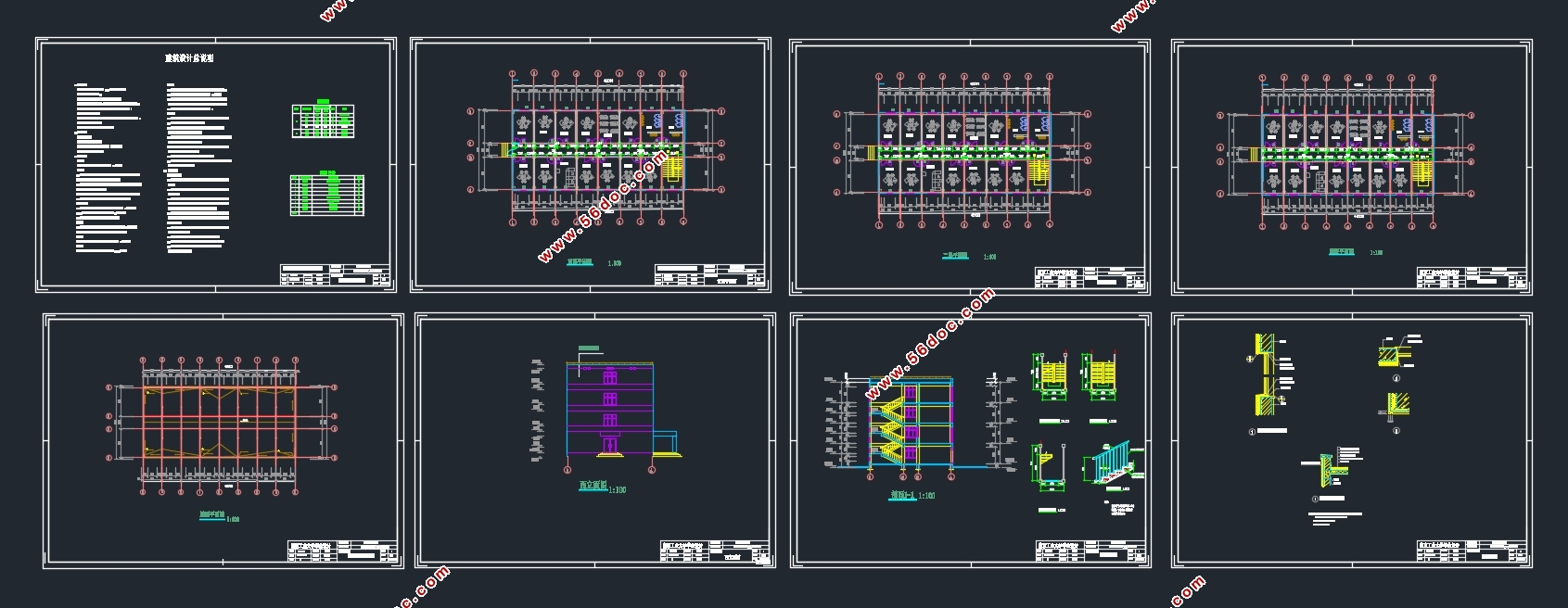

（2）建筑施工图设计：在初步设计基础上，绘制建筑施工图。设计深度应满足施工、安装及预算要求，图面应详尽表现建筑物的各有关部分。
a．总平面图：比例1∶500-2000，标注内容、尺寸见建筑设计指导书。

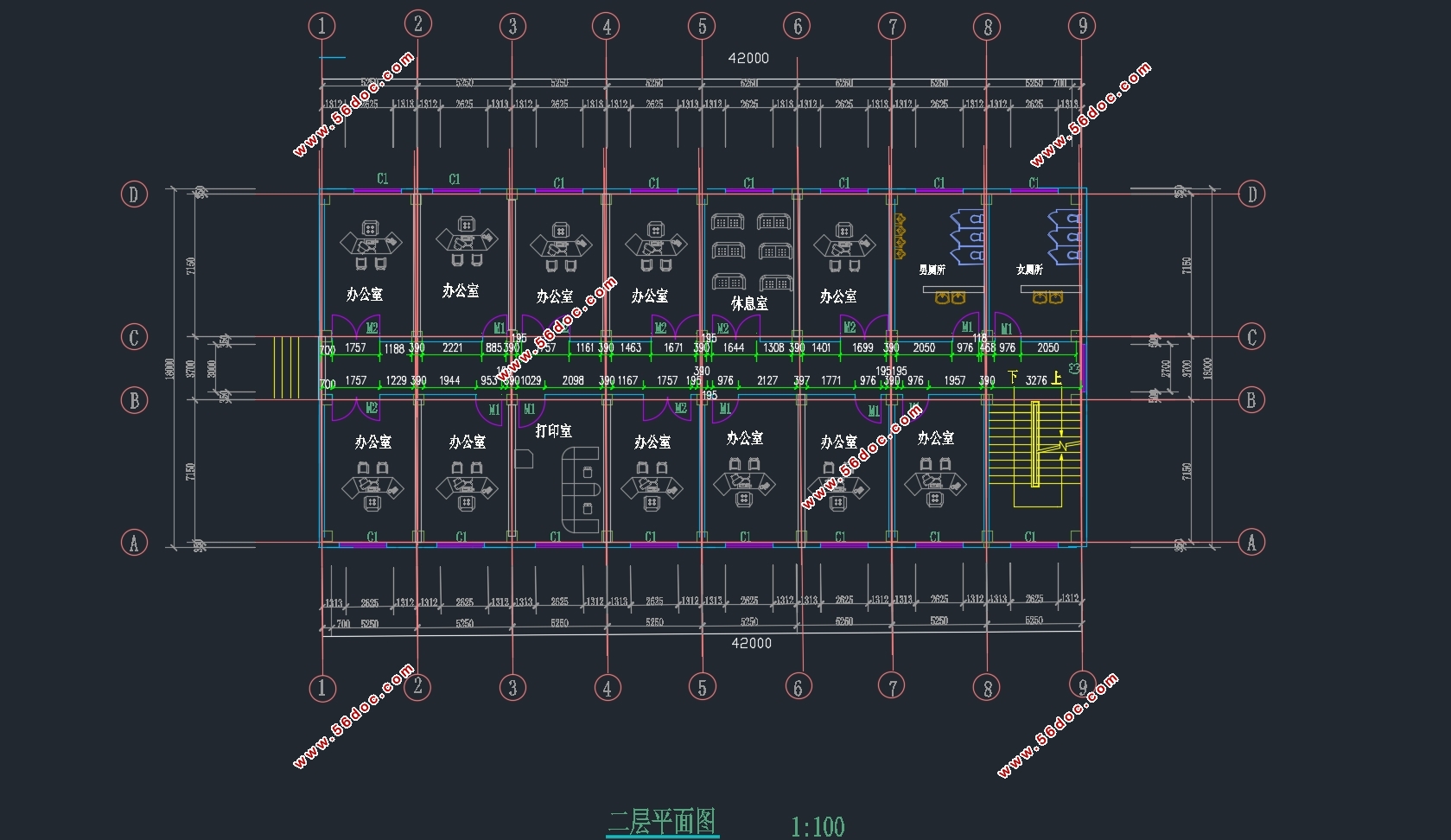

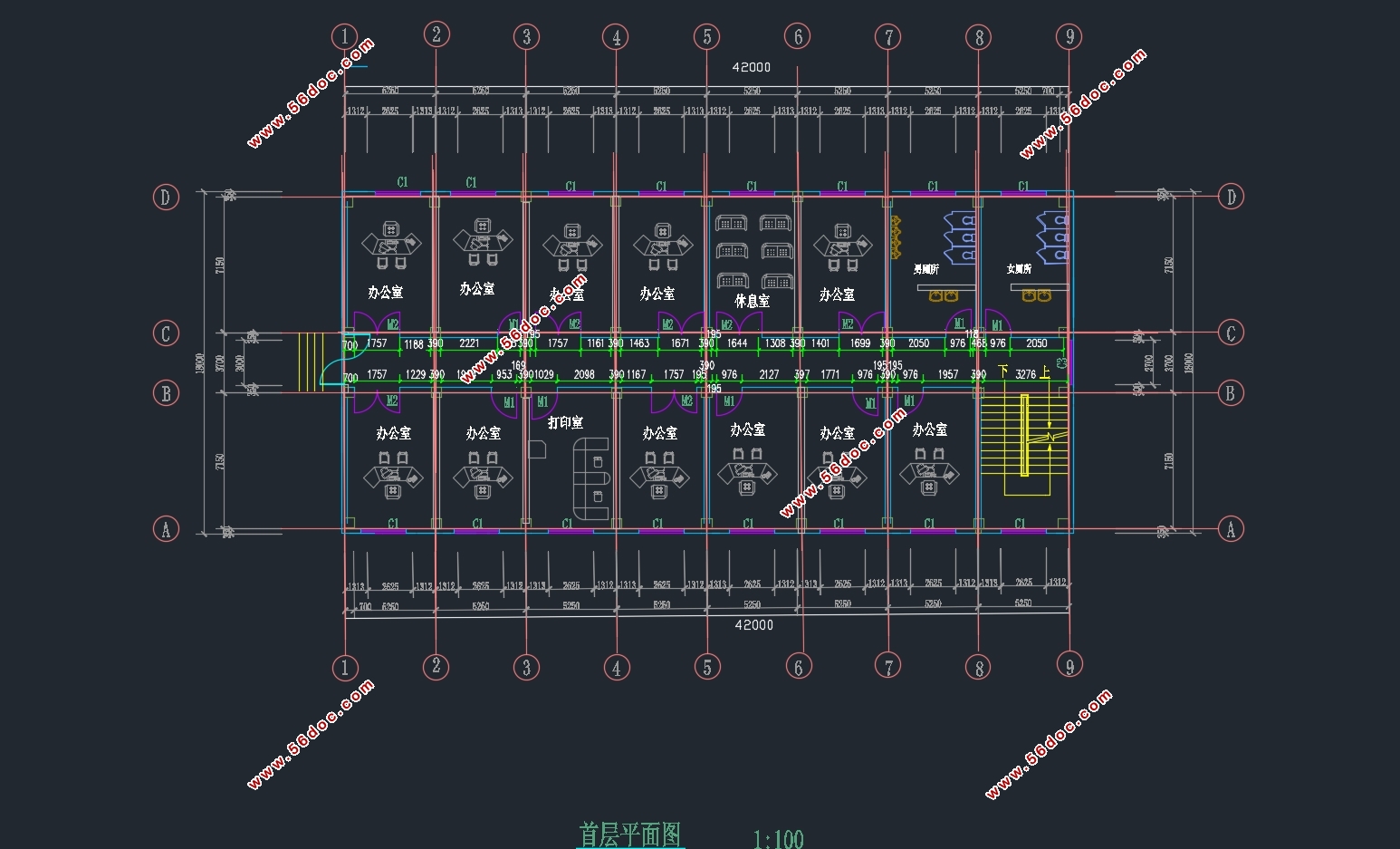

b．平面图：比例尺1∶1-200，底层平面图，标准层平面图。标注内容、尺寸见建筑设计指导书。
c．剖面图：比例尺1∶100-200，剖切一处具有代表性的部分，绘制剖面图。标注内容、尺寸见建筑设计指导书。
d．立面图：比例1∶100-200，绘正立面、侧立面。标注内容、尺寸见建筑设计指导书。
