四层2448平米镇江某轻工厂综合办公楼设计(含建筑图结构图)

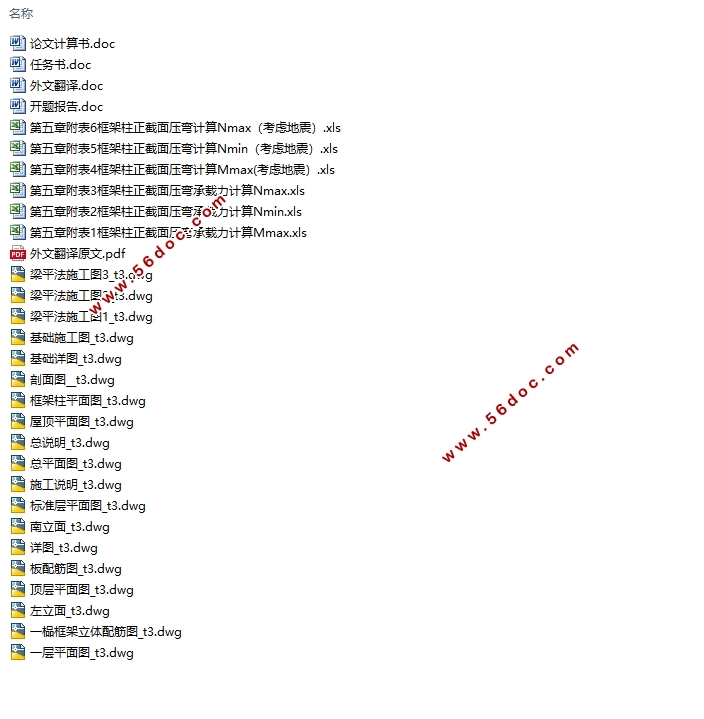

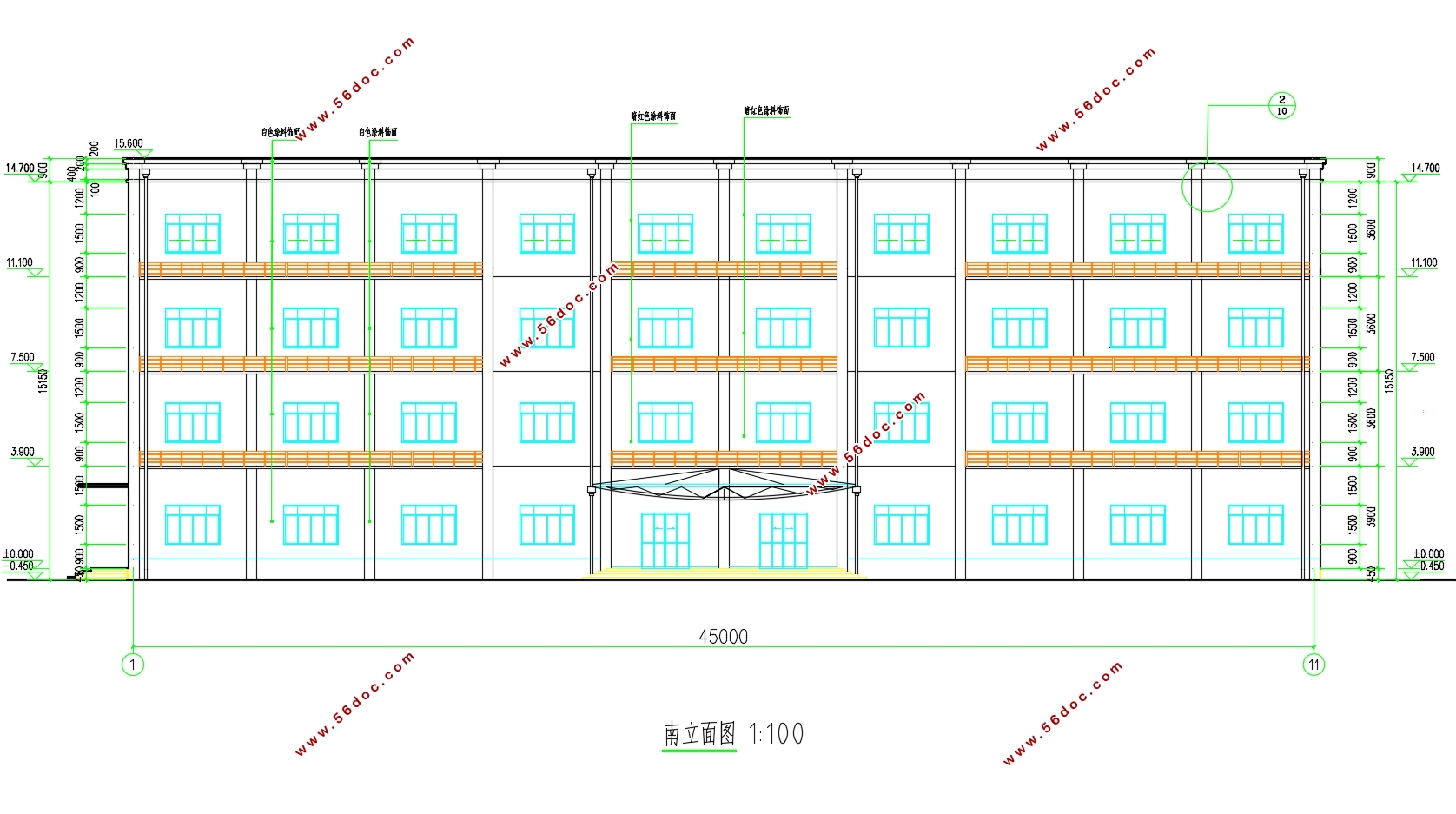

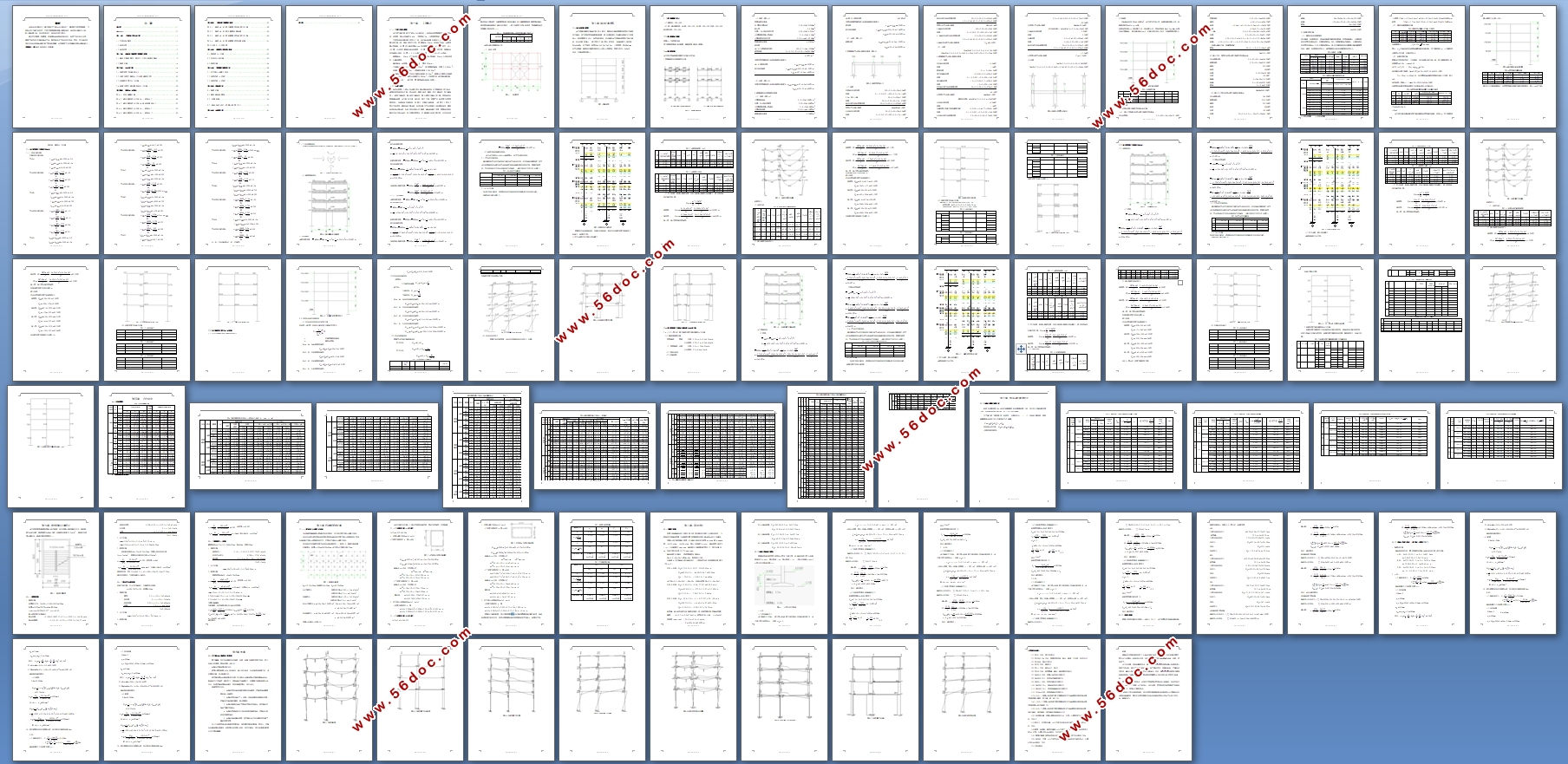

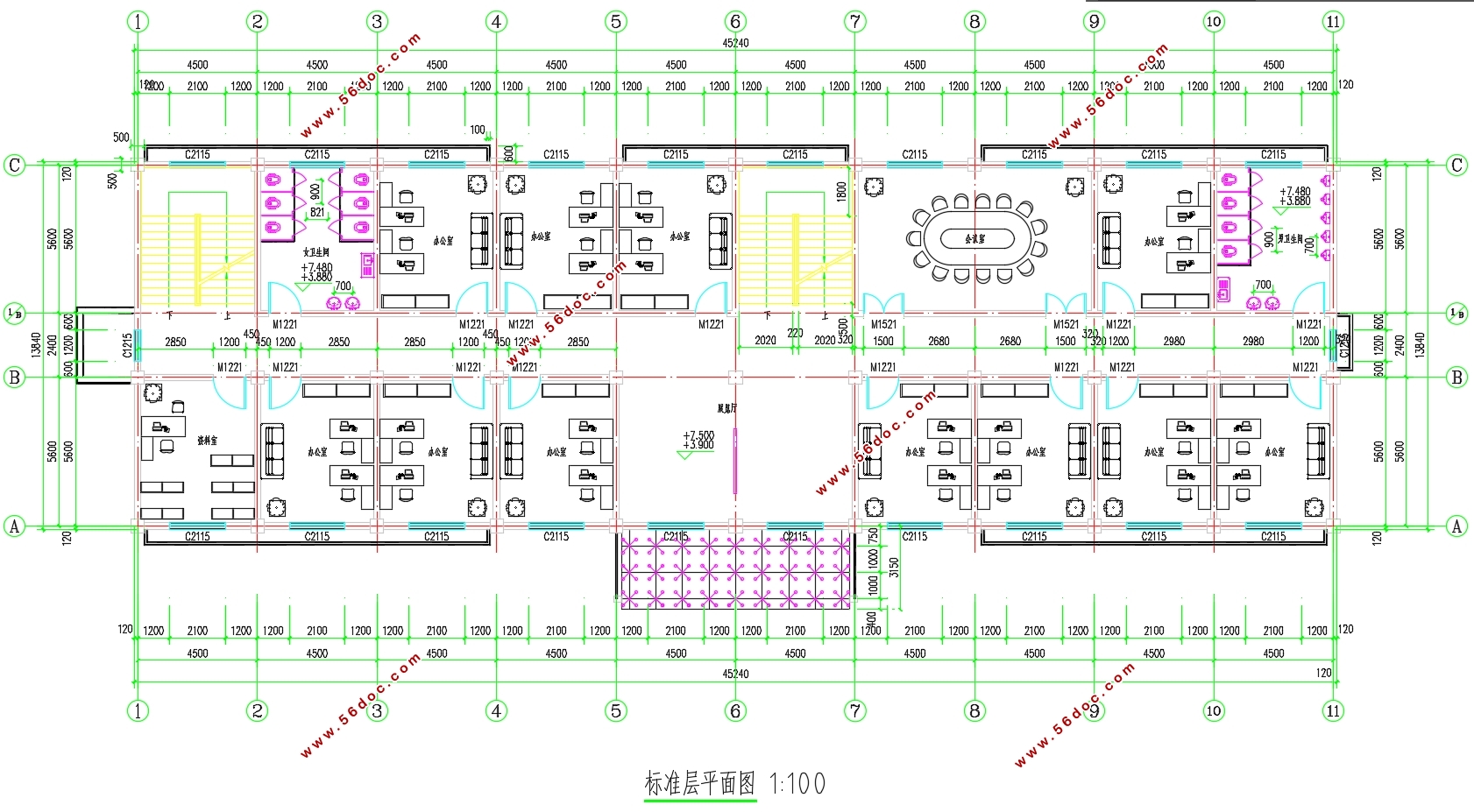

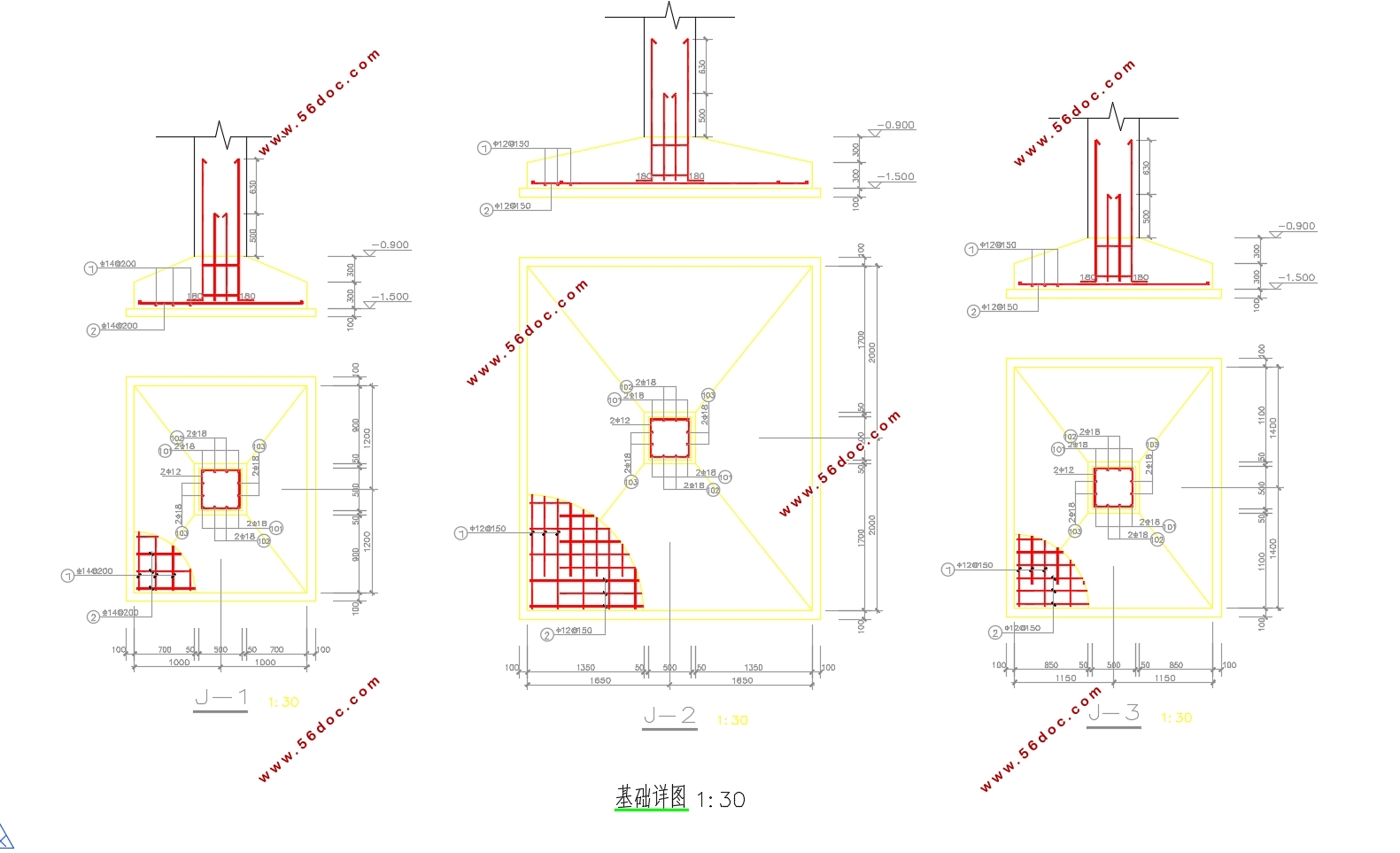

四层2448平米镇江某轻工厂综合办公楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书17000字,Excel计算表,CAD建筑图9张,CAD结构图8张)
摘要
本设计题目为“镇江某轻工厂综合办公楼设计”，属实际工程应用课题，工程地点位于镇江郊区区。工程为四层钢筋混凝土框架结构，结构安全等级为二级，防火等级是二级，完成建筑设计，结构设计两大部分。
通过对平面图、剖面图、构造图的绘制和结构的设计，熟悉了设计的全过程，
掌握了结构设计计算的基本方法，顺利地完成了毕业设计任务。同时，对这些年所学的专业知识和基本概念有了更深的理解，从而提高了分析和解决实际问题的能力。
关键词：框架结构  结构设计  抗震设计

1.1 工程总体概况
本工程为镇江某轻工厂综合办公楼设计。结构体系采用钢筋混凝土框架结构，共四层，室内外高差为0.45m，一层层高3.9m，二至四层层高3.6m。
工程所在地抗震设防烈度为7度，设计基本地震加速度为0.15g，设计地震分组为第一组，场地类别为Ⅱ类。屋面做法：20mm石灰砂浆抹底，钢筋混凝土现浇板，40厚C20细石混凝土φ6双向钢筋，20mm水泥砂浆找平，40～120厚（1%找坡）膨胀珍珠岩保温层，20厚1：3水泥砂浆找平层，高聚物改性沥青防水卷材，20厚1：2.5水泥砂浆结合层，300×300×25水泥砖。
楼面做法： 20mm石灰砂浆抹底，钢筋混凝土现浇板，20mm水泥砂浆找平，水磨石面层。
墙身做法：由混凝土砌块砌筑而成，厚度200mm。
门窗做法：门为木门，自重0.2 kN/m2，窗为钢框玻璃窗，自重0.4 kN/m2。
风荷载标准值：0.4kN/m2；雪荷载标准值0.35kN/m2。
活荷载：不上人屋面均布活荷载标准值0.5kN/m2，楼面办公室部分活荷载标准值2.5kN/m2 ，走廊部分活荷载为3.5kN/m2（均按照无设备区域的操作荷载，包括操作人员、一般工具、零星原料和成品的自重）。
1.2 结构选型
结构选型是一个综合性问题，应选择合理的结构形式。根据结构受力特点，常用的建筑结构形式有：混合结构、框架结构、框架－剪力墙结构、剪力墙结构（一般剪力墙结构、筒体剪力墙结构、筒中筒剪力墙结构）等。混和结构主要是墙体承重，由于取材方便，造价低，施工方便，我国广泛地应用于多层民用建筑中，但砌体结构强度低、自重大、抗震性能较差，一般用于7层及7层以下的建筑。框架结构是由梁、柱构件通过节点连接形成的骨架结构，框架结构的特点是由梁、柱承受竖向和水平荷载，墙体起维护作用，其整体性和抗震性均好于混合结构，且平面布置灵活，可提供较大的使用空间，也可构成丰富多变的立面造型，但随着层数和高度的增加，构件截面面积和钢筋用量增多，侧向刚度越来越难以满足设计要求，一般不宜用于过高的建筑，
