上海市某商业综合楼暖通空调工程设计(含CAD图)

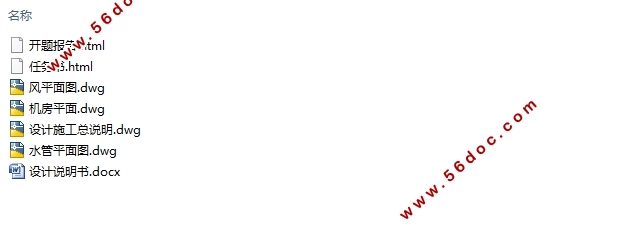

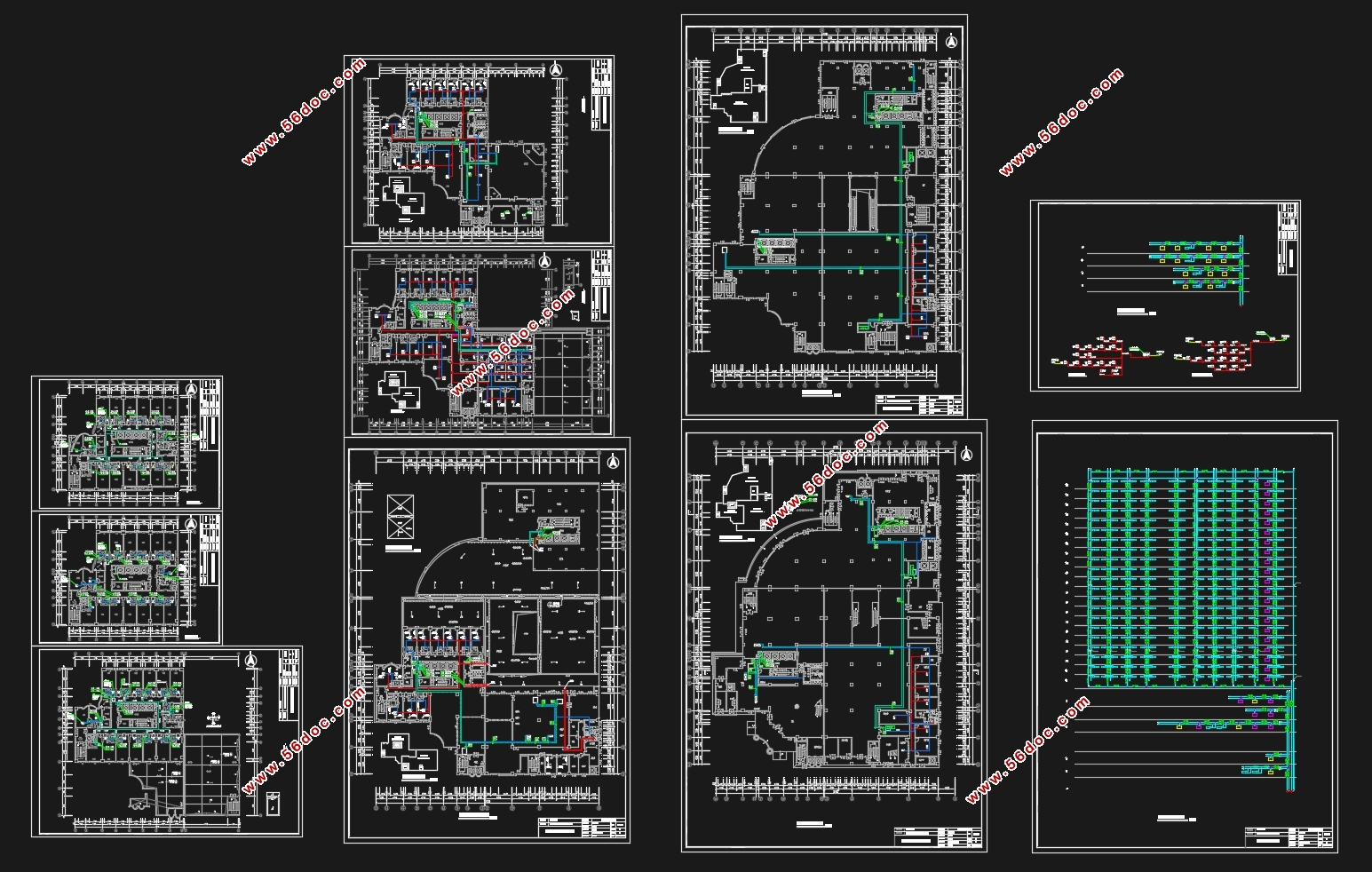

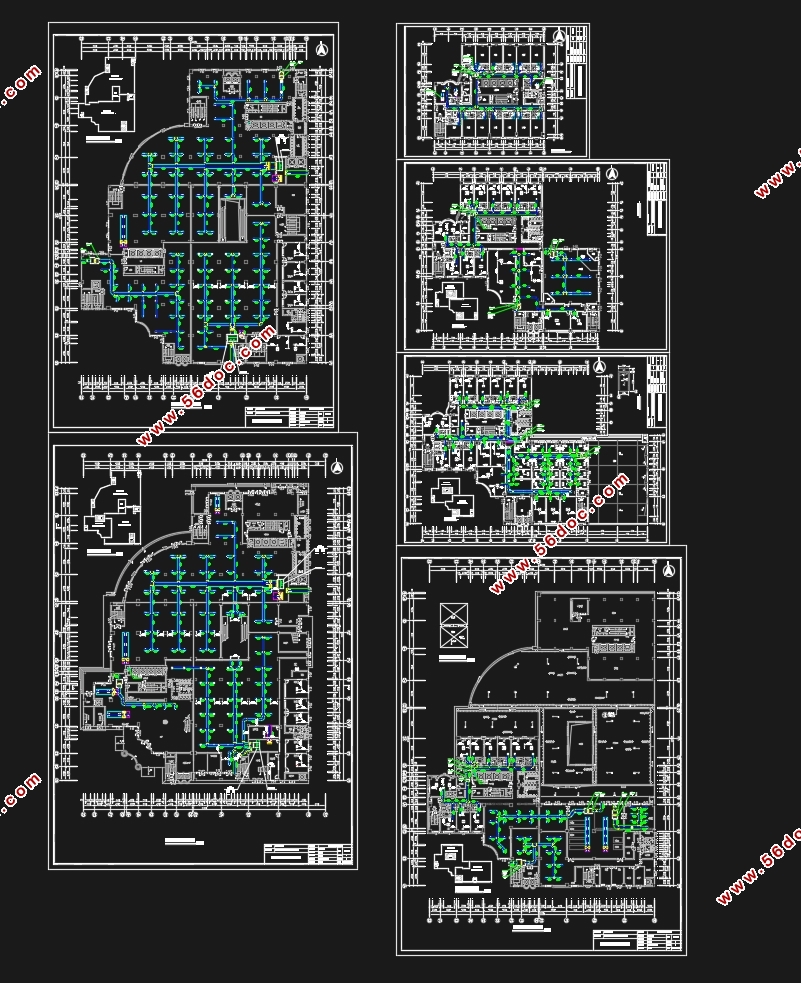

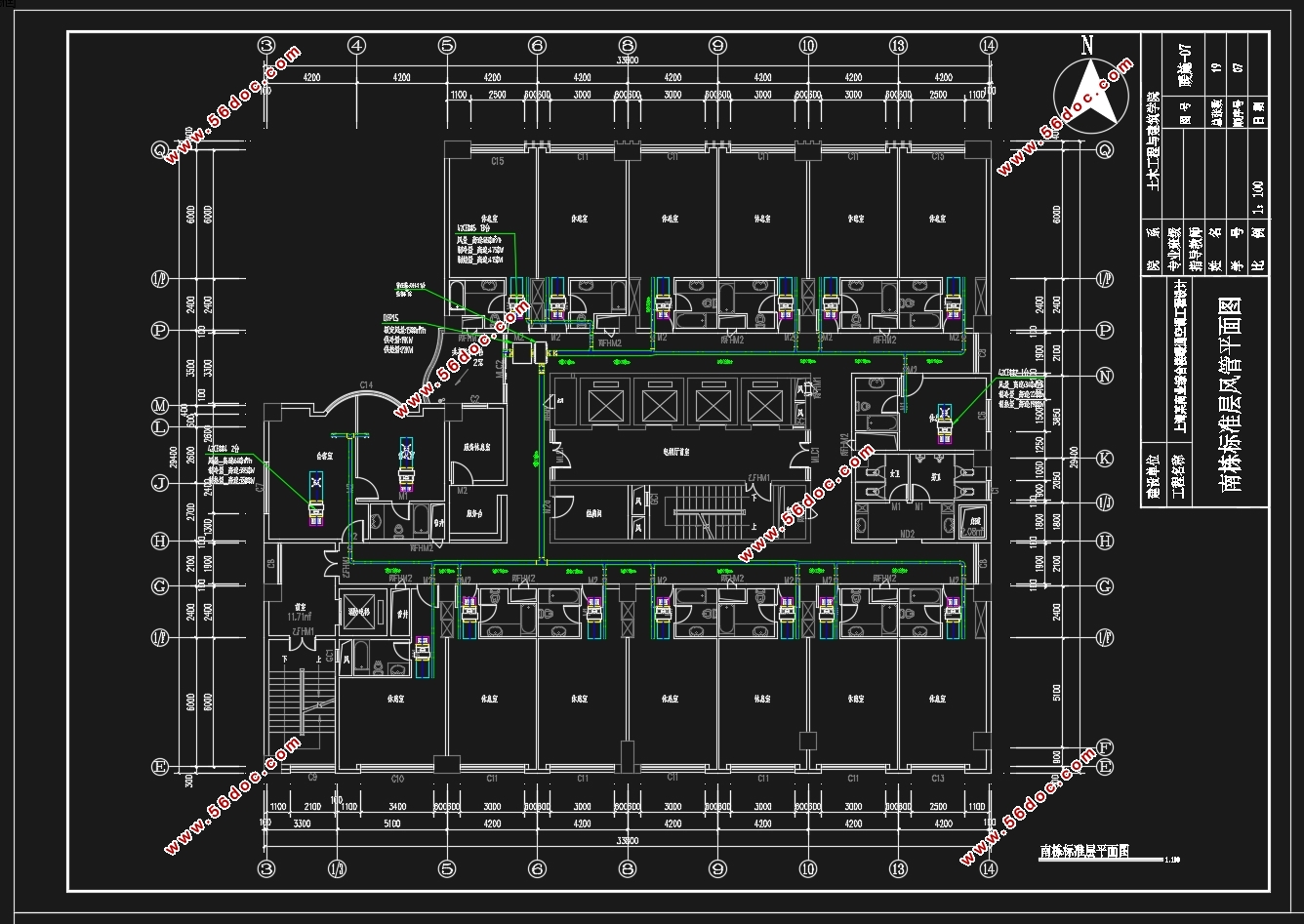

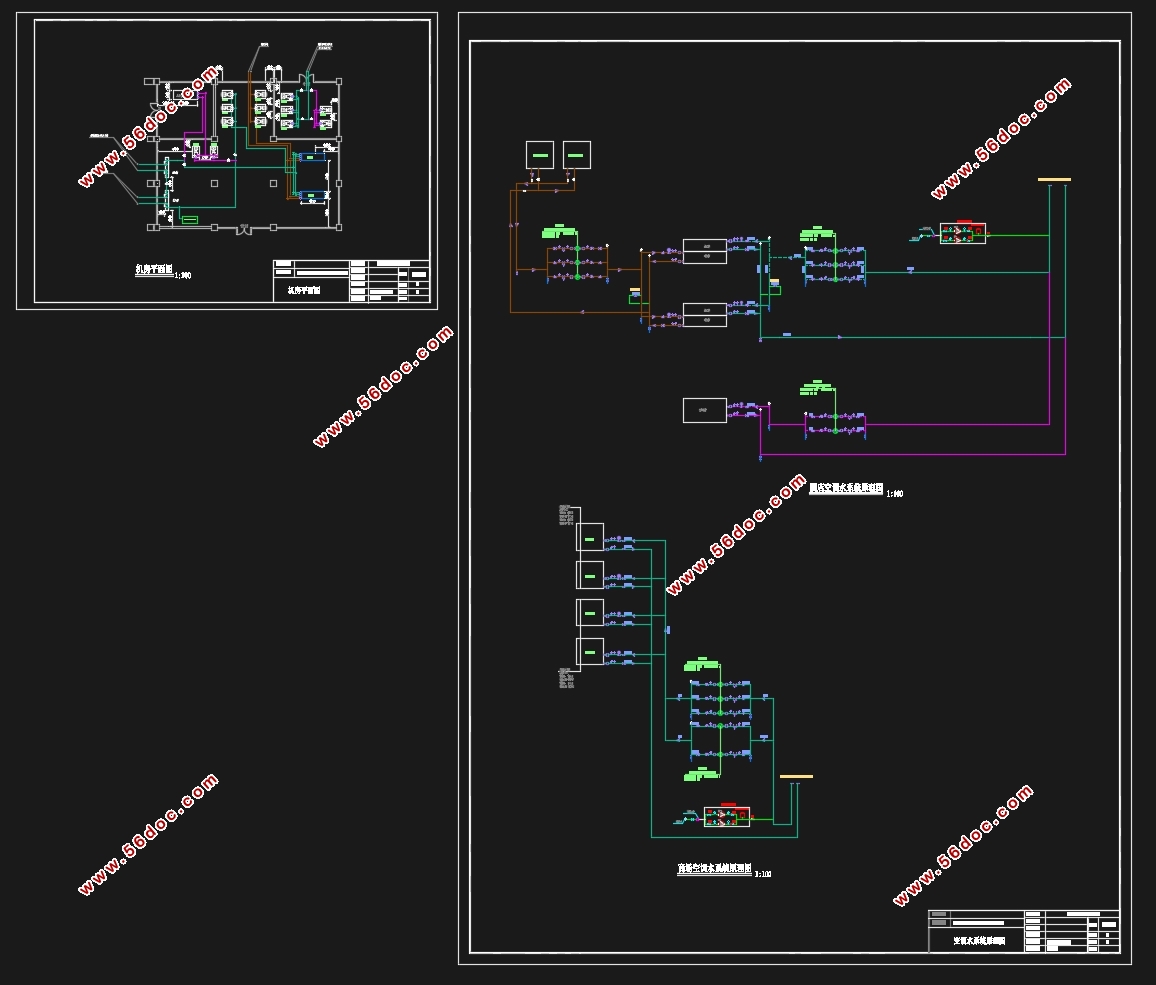

上海市某商业综合楼暖通空调工程设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书30000字,CAD图4张)
本文是针对上海某商业综合楼的暖通空调设计报告。空调设计的主要目的是确保建筑功能和正常运行的需要。考虑上海地处夏热冬冷地区，本空调设计的定位是能够在供冷、热季，使各房间各区域达到舒适的温湿度。在过渡季，可以通过引入室外新风解决室内的温湿度需求。
负荷计算方面采用了手算和天正负荷计算相结合的方式，手算典型房间的计算日逐时负荷和天正负荷计算结果进行对比，结果为手算负荷比天正负荷计算结果稍大，但在室内冷负荷上手算负荷较小，而在新风负荷计算上天正负荷计算值较大。总体来说，采用天正负荷计算的结果是可靠的。
建筑概况
该建筑为一商业综合楼，分为南北两栋商业楼，南栋为四星级的酒店，北栋为住宅公寓。裙楼共有4层，1~4层为商场，地下2层为车库。北栋住宅公寓的建筑高度为99.5米，共有30层。南栋酒店的建筑高度为99.75米，共28层。北栋建筑面积19845.6平方米，南栋建筑面积23436.4平方米，商场建筑面积19384.6平方米，地下室建筑面积20910.2平方米，总建筑面积83576.8平方米。建筑类型为I类高层建筑，建筑耐火等级为一级，设计使用年限为50年，建筑抗震防裂度为六度。屋面防水等级为II级，墙体结构类型为框架剪力墙。
该建筑功能复杂，裙楼部分包含有商场、餐饮等区域。地下2层为商场车库，划分了一个冷热源机房区域。北栋住宅公寓不在本次设计范围内，不予介绍。酒店包含1、2层的酒店大堂和咖啡茶室，5层的包厢和宴会厅，6层的按摩保健室，7层的办公室以及8~28层的客房。
1.2设计方案综述
考虑到该建筑功能复杂，对空调方案进行基本划分。
设计区域包含有商场和酒店两大主体，由于两大主体实际上为两家公司运营，故应为其设计独立的空调系统和冷热源系统，方便不同单位进行管理。商场部分采用全空气系统，计算负荷时考虑内外分区，由于商场的使用时间和裙楼部分的物管用房、办公室以及消防控制室等区域的使用时间不同，故这部分功能区域与商场部分开设置系统，初步考虑风机盘管加新风或多联机系统。酒店中各部分的使用时间也不尽相同，如5层主要使用时间为午餐和晚餐时间段，而按摩保健室营业时间为整个晚上，办公室的使用时间通常为9点到17点，故这几层考虑使用多联机系统。客房部分采用常用的风机盘管加新风系统。


目录
1 建筑概况及设计方案综述    1
1.1 建筑概况    1
1.2 设计方案综述    1
2 负荷计算    2
2.1 上海市室外设计参数    2
2.2 室内设计参数    2
2.3 使用时间表    4
2.4 常规房间负荷计算    4
2.4.1 夏季冷负荷计算    4
2.4.2 冬季热负荷计算    8
2.4.3 湿负荷    9
2.4.4 新风负荷    10
2.4.5 计算举例    10
2.5 设计日负荷汇总与分析    12
2.5.1 商场负荷汇总    12
2.5.2 酒店负荷汇总    14
2.5.3酒店大堂负荷分析    16
2.5.4商场内区负荷分析    17
3 冷热源设计    19
3.1 冷热源的选择    19
3.2 酒店冷热源选型    20
3.3 商场冷热源选型    22
4 系统分区及空调方案设计    24
4.1系统分区    24
4.1.1分区原则    24
4.1.2空调系统选择    24
4.1.3 空调系统分区方案    26
4.2 商场——定风量空调系统    27
4.2.1概述    27
4.2.2 空气处理过程    27
4.3 客房——风机盘管+独立新风系统    33
4.4 按摩保健等——变制冷剂流量多联分体式空调系统    40
4.4.1 概述    40
4.4.2 设备选型    40
4.4.3 校核计算    42
4.5 其它设备选型    46
4.5.1 新风机组选型    46
4.5.2 吊装式空气处理机组选型    48
5 空调水系统设计    49
5.1 系统分区    49
5.2 系统形式    49
5.3 立管计算    49
5.4 水管水力计算    51
5.5 风管水力计算    53
6 气流组织设计    57
6.1 概述    57
6.2 酒店门厅气流组织计算    57
6.3 商场散流器气流组织计算    59
7 机房设计    61
7.1 机房设计原则    61
7.1.1 制冷机房布置原则    61
7.1.2 空调机房布置原则    61
7.1.3 面积和净高的要求    62
7.1.4 冷却塔    62
7.2 机房布置    62
7.3 制冷机房设计    63
7.3.1 水泵选型    63
7.3.2 分集水器    66
7.3.3 气压罐    67
7.3.4 补偿器    68
7.3.5 水处理装置    69
7.4 其它机房    69
8 消声隔振及保温设计    71
8.1 消声    71
8.2 隔振    71
8.3 保温    72
参考文献    73
致谢    75
附件1  8001客房逐时负荷    76
