LED光源驱动电路的设计(含原理图,PCB图)

LED光源驱动电路的设计(含原理图,PCB图)(外文翻译,论文9000字,原理图,PCB图)
摘  要
本文主要介绍了基于UC3842反激电路配有SD42524型PWM调光电路，并配有基于arduino微处理器的温控散热风扇的LED光源驱动电路。整篇论文共分个部分：1、LED光源的电气特性以及它的驱动方式及要求。2、基于UC3842反激电路的220-36V AC-DC供电模块。3、SD42524型PWM调光模块。4、基于Arduino微处理器的带温度感应的控散热风扇构成的LED散热系统。最终将通过图片的方式展示本人设计的驱动电路的PCB图以及最终制成的成品。
关键词：LED驱动  UC3842  SD42524  Arduino

Abstract
This article mainly introduces the LED light source driving circuit based on UC3842 flyback circuit with SD42524 PWM dimming circuit and temperature control cooling fan based on Arduino microprocessor. The whole paper is divided into four major sections: 1. The electrical characteristics of the LED light source and its driving methods and requirements. 2. 220-36V AC-DC power supply module based on UC3842 flyback circuit. 3, SD42524 PWM dimming module. 4, based on Arduino microprocessor with a temperature sensor controlled cooling fan composed of LED cooling system. Finally, the PCB diagram of the driver circuit designed by myself and the final finished product will be displayed through pictures.
Keywords:  LED driver；  UC3842  SD42524  Arduino


目录
摘  要    I
Abstract    II
第一章LED及其驱动电路概述    1
一、 LED在照明应用中的特点    1
三、驱动LED的设计要求    2
第二章 UC3842开关电源电路设计    4

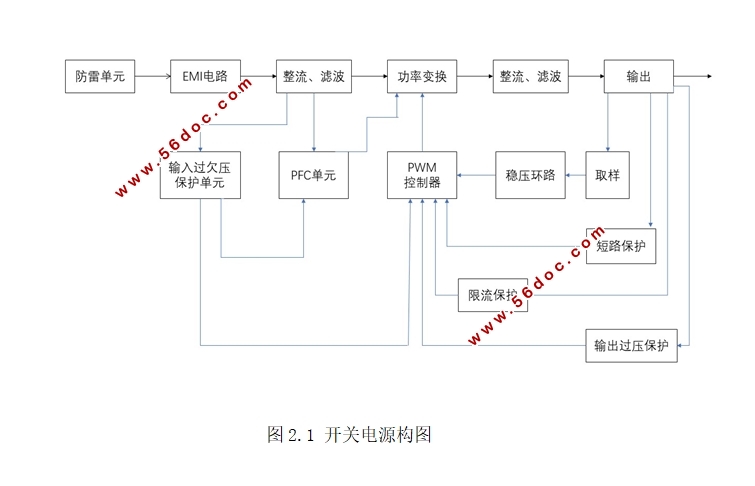

一、 开关电源的电路组成    4
二、 各个模块的原理和其常见的几种类型    5
三、 DC输入滤波电路    6
四、 功率变换电路    7
五、 输出整流滤波电路    9
六、 稳压电路    10
七、 短路保护电路    11
八、 输出端限流保护    12
九、 输出过压保护电路的原理    13
1、可控硅触发保护电路    14
2、 光电耦合保护电路    15
3、 输出限压保护电路    15
4、 输出过压锁死电路    16
十、 UC3842开关电源电路器件整定    18

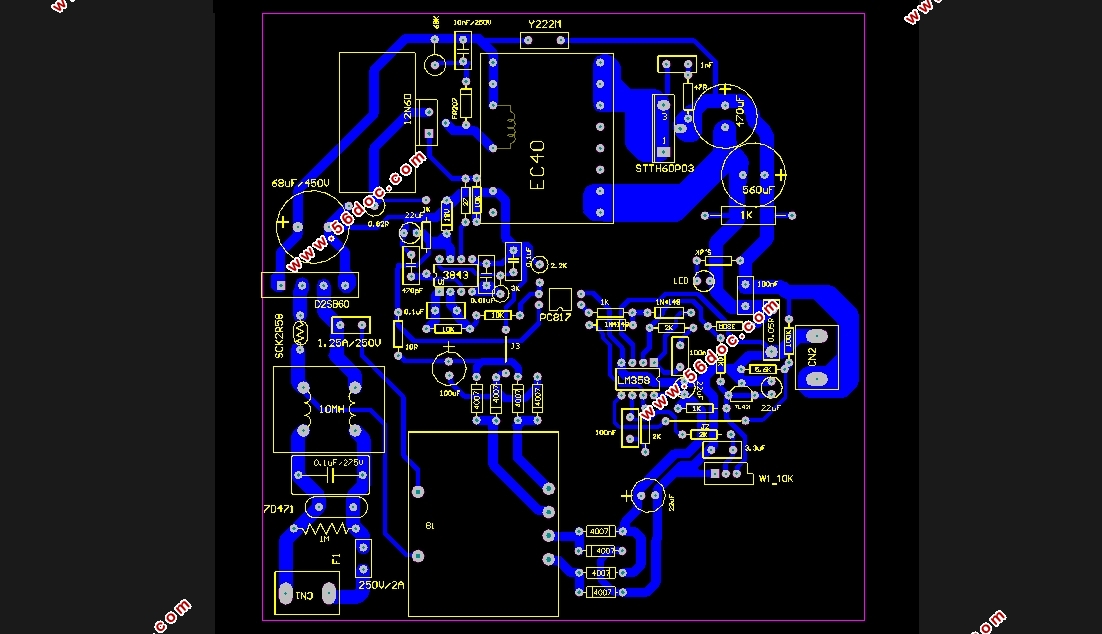

1、 PCB图的绘制    18
2、 变压器的计算和选择    18
3、 一次侧滤波电容的选择    18
4、 决定变压器绕线的直径和圈数    19
5、 决定工作周期    19
6、 计算一次侧峰值电流    19
7、 选择MOSFET和二次侧二极管的规格    19
8、 综合计算。    20
第三章 LM3404HV型PWM调光电路    23
第四章 基于Arduino的温控散热风扇    25
参考文献    28
致谢    30
