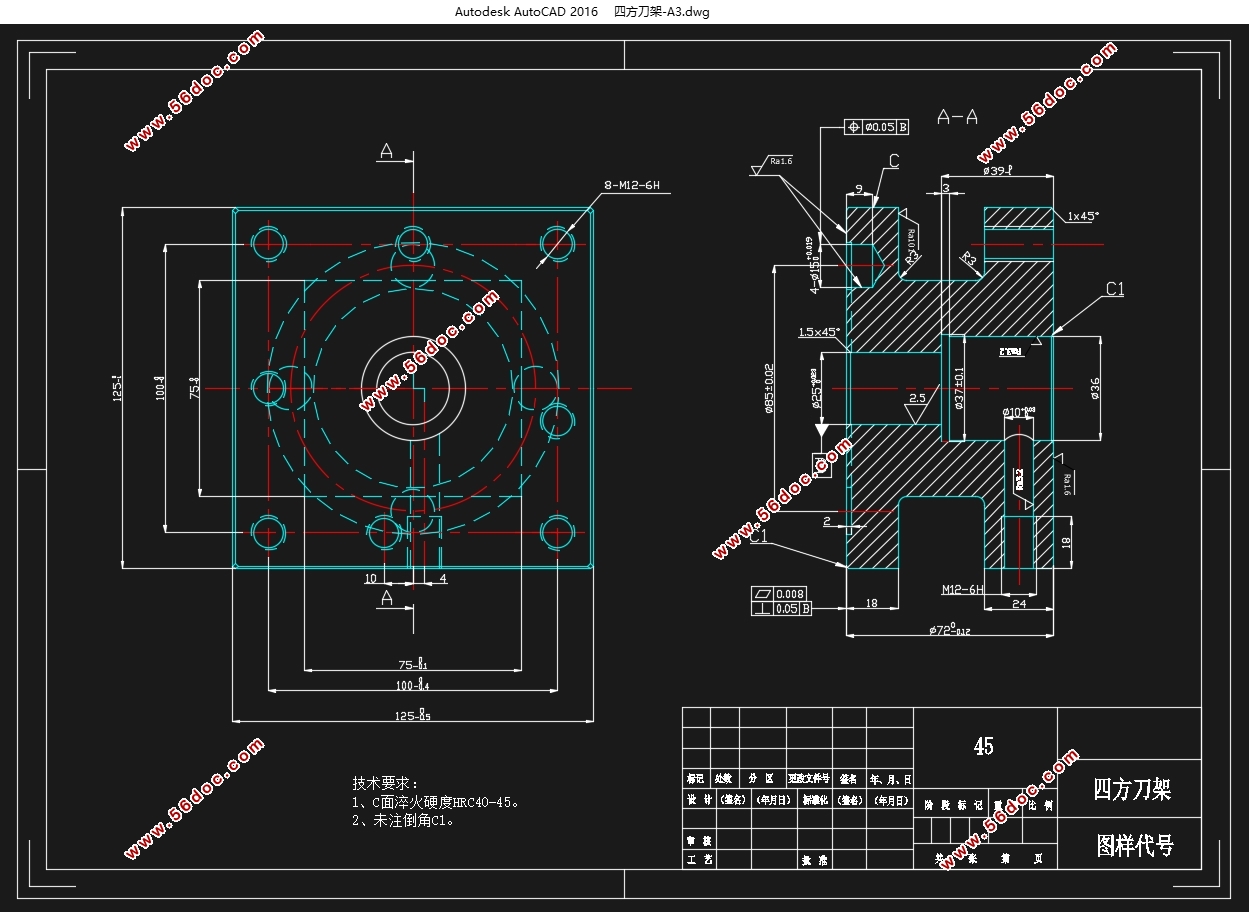

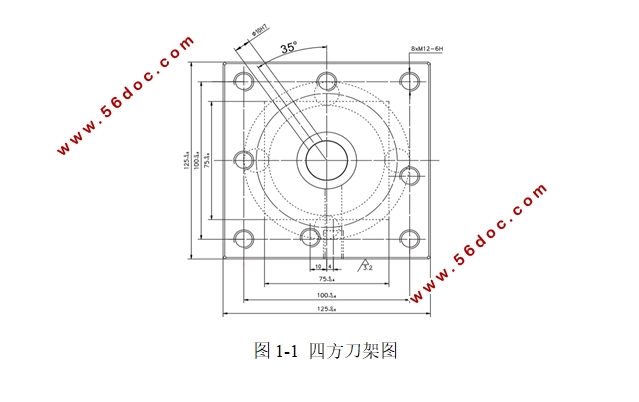

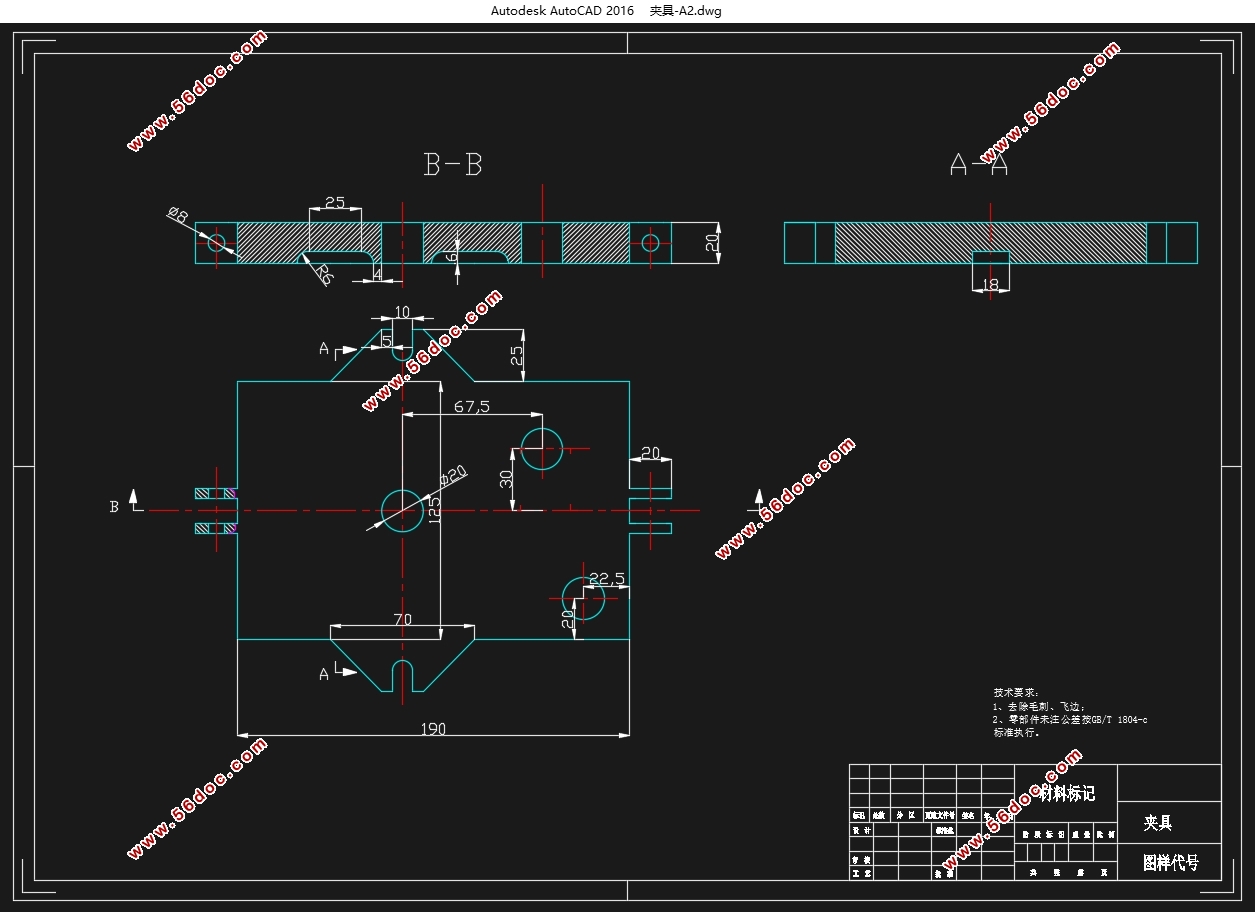

四方刀架的加工工艺及夹具设计(含CAD零件图夹具图) 来源:56doc.com 资料编号:5D29073 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D29073 资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助 我要下载该资源 资料介绍 四方刀架的加工工艺及夹具设计(含CAD零件图夹具图)(论文说明书10000字,CAD图纸3张,工艺卡,工序卡) 2.1 工艺分析 通过原始数据的四方刀架图可知: 1、 该零件为四方刀架,所以零部件的使用特性可以确定。四方刀架中间有槽,此槽用于装车刀,因为此刀体在工作过程中需要频繁与车床发生接触。所以对此槽有一定的硬度要求,本设计对此处的硬度要求为40-45HRC。 2、 四方刀架为锻件。四方刀架在制作时需要使用毛坯,毛坯尺寸根据四方刀架的尺寸可以确定为135mm*135mm*82mm。这里需要确定零部件的基准面和定位孔。根据零部件的加工工艺,这里确定零部件的右端面为基准面,直径36的孔为定位孔,这样确定了基准面和定位孔后,可以保证零部件的一致性和质量。 3、 零件背面有4个孔,这4个孔可以通过钻床来加工。 4、 零部件正面有8个直径为12的孔,这8个孔也可以通过钻床进行加工。以便保证精度。 2.2 工艺路线设计 四方刀架的毛坯为矩形体,这样零部件的结构属于较为简单的结构。但是,因为零部件上下包括中心都有定位孔,所以对于零部件的表面粗糙度和各孔位间的尺寸要求都比较高。这里我们选择为锻件,因为锻件的特点就是形状简单,且零部件强度要求高。 锻件又分为自由锻和模具锻,自由锻的特点是加工精度较低,且加工余量较大,适用于单件加工或者大型加工。模具锻的特定啊与自由锻刚好相反,模具锻加工精度高,加工余量小,且适合大批量的生产。 本设计中的零部件因为结构简单,可以选择更具性价比的自由锻。 目 录 摘 要 I ABSTRACT II 目 录 III 第1章 绪论 1 1.1 引言 1 1.2 本文设计目标 1 第2章 四方刀架零部件分析 3 2.1 工艺分析 3 2.2 工艺路线设计 3 2.3 制定工艺路线 3 2.4 机械加工余量、工序尺寸及毛坯尺寸的确定 4 2.5 确定切削用量 8 第3章 零部件夹具设计 1 3.1 工序分析 1 3.2 定位元件设计 1 3.3 定位误差的计算 1 3.4 切削力及夹紧力计算 2 3.5定向键设计 2 总 结 1 致 谢 1 参考文献 2
