1500吨每小时抓斗卸船机拉杆系统设计(含CAD零件图装配图)

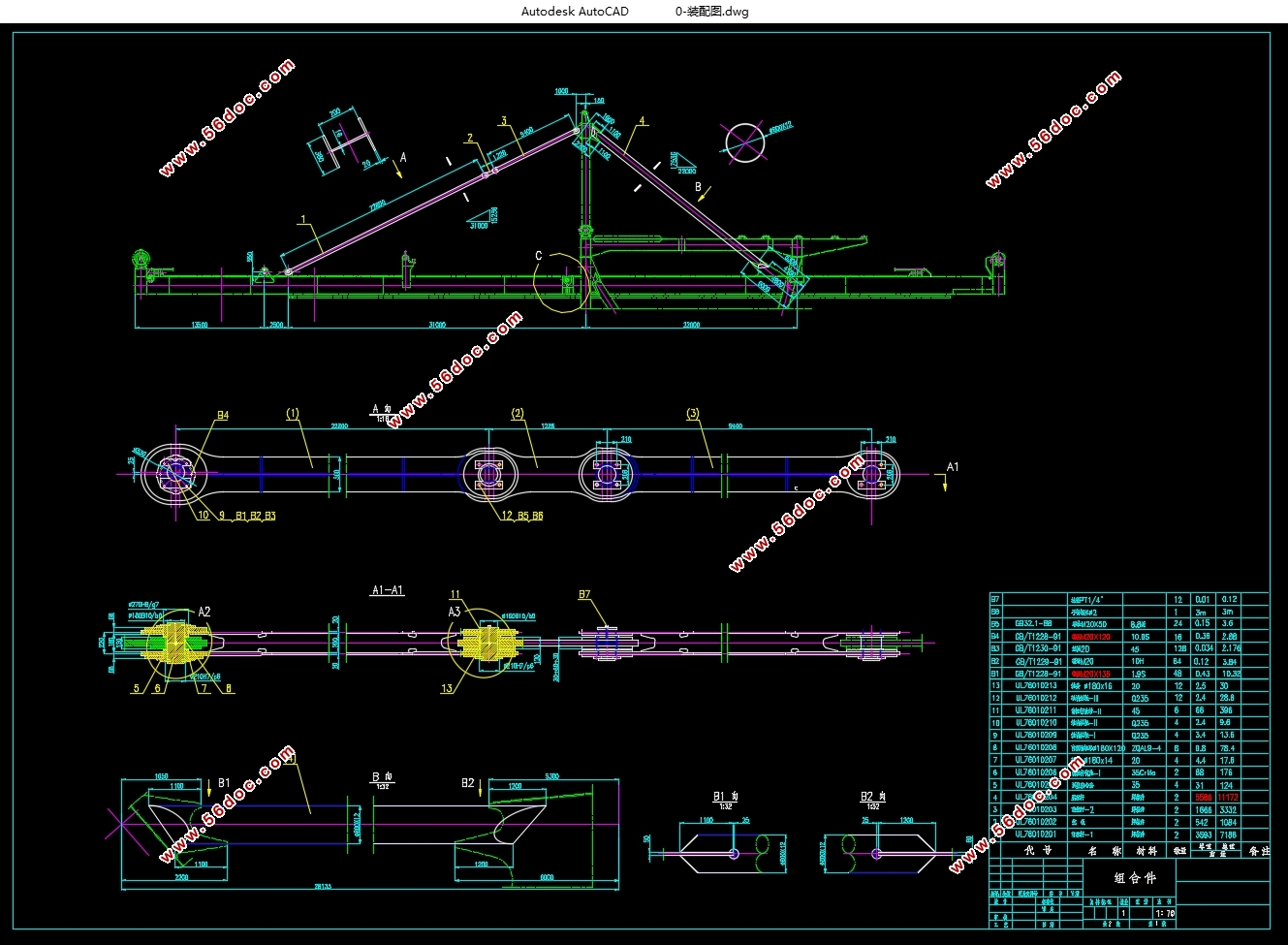

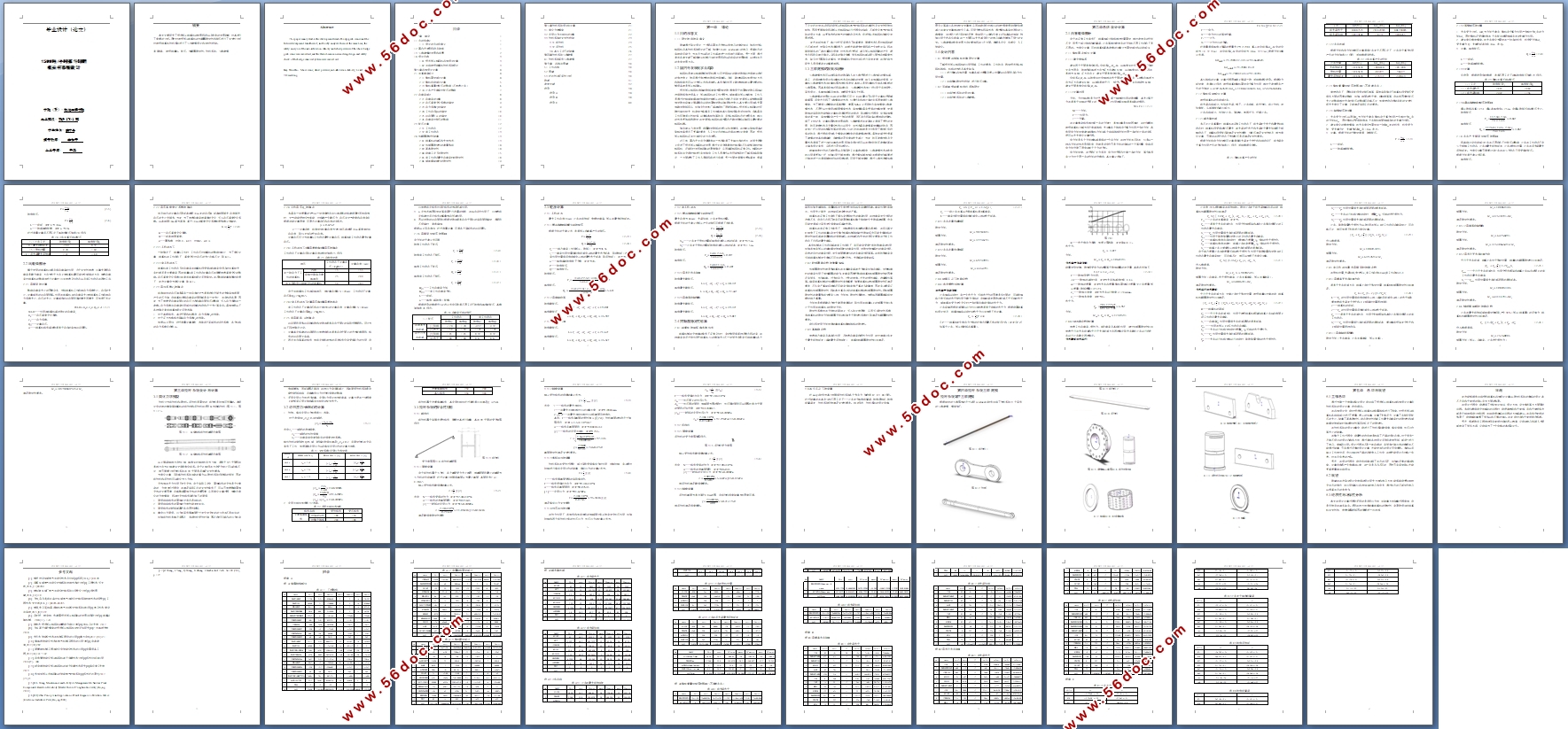

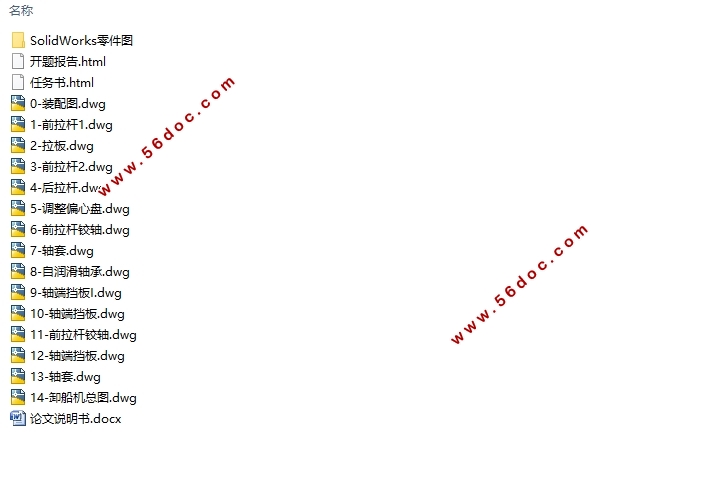

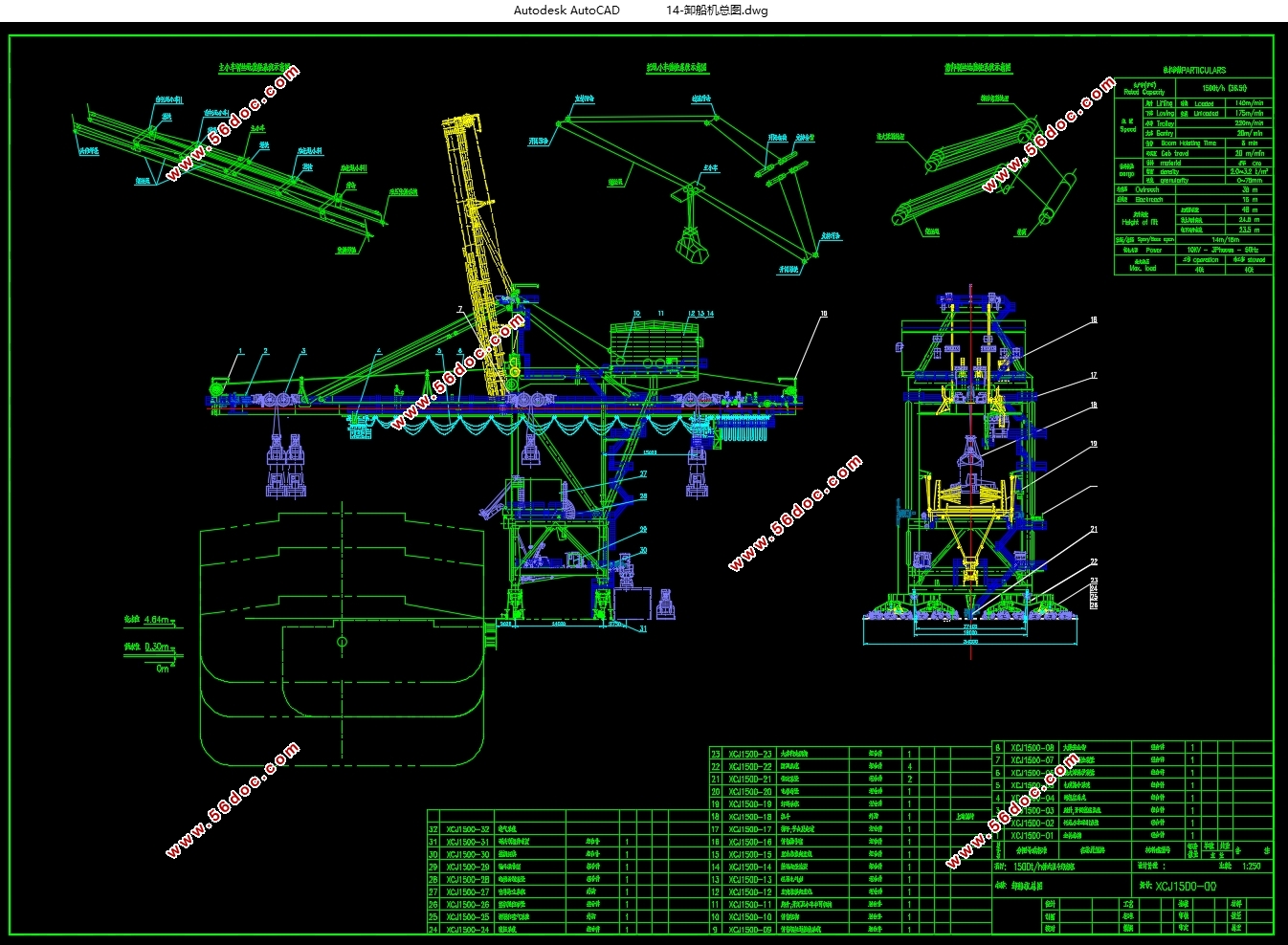

1500吨每小时抓斗卸船机拉杆系统设计(含CAD零件图装配图)(任务书,开题报告,论文说明书14000字,CAD图纸15张,SolidWorks三维零件图)
摘要
本文主要研究了桥式抓斗起重机的发展现状以及未来的发展趋势，对其进行了简要的分析。同时对岸桥抓斗起重机的抗颠覆稳定性和轮压进行了安全性分析，对岸桥起重机拉杆系统进行了三位建模设计和安全性校验。
关键词：岸桥起重机；轮压；抗颠覆稳定性；拉杆系统；三维建模

Abstract
This paper mainly studies the development trend of bridge grab cranes and the future development trendthereof , and briefly analyzes them. At the same time, the safety analysis of the anti-subversion stability and wheel pressure of the shore bridge grab crane was carried out, and the three-dimensional modeling design and safety check of the bridge crane rod system were carried out.
Key Words：Shore crane; wheel pressure; anti-subversion stability; tie rod system; 3D modeling  


目录
第一章    绪论    1
1.1目的和意义    1
1.1.1设计的目的及意义    1
1.2国内外发展现状及趋势    1
1.3三维建模的发展和前景    2
1.4设计内容    3
1.4.1桥式抓斗卸船机总体设计计算    3
1.4.2完成岸桥起重机拉杆系统设计    3
第二章总体设计计算    4
2.1自重载荷部分    4
2.1.1整机固定部分计算    4
2.1.2整机活动部分计算    5
2.1.3整机重量对轮压的影响（不考虑小车）    6
2.1.4小车产生载荷对轮压的影响    7

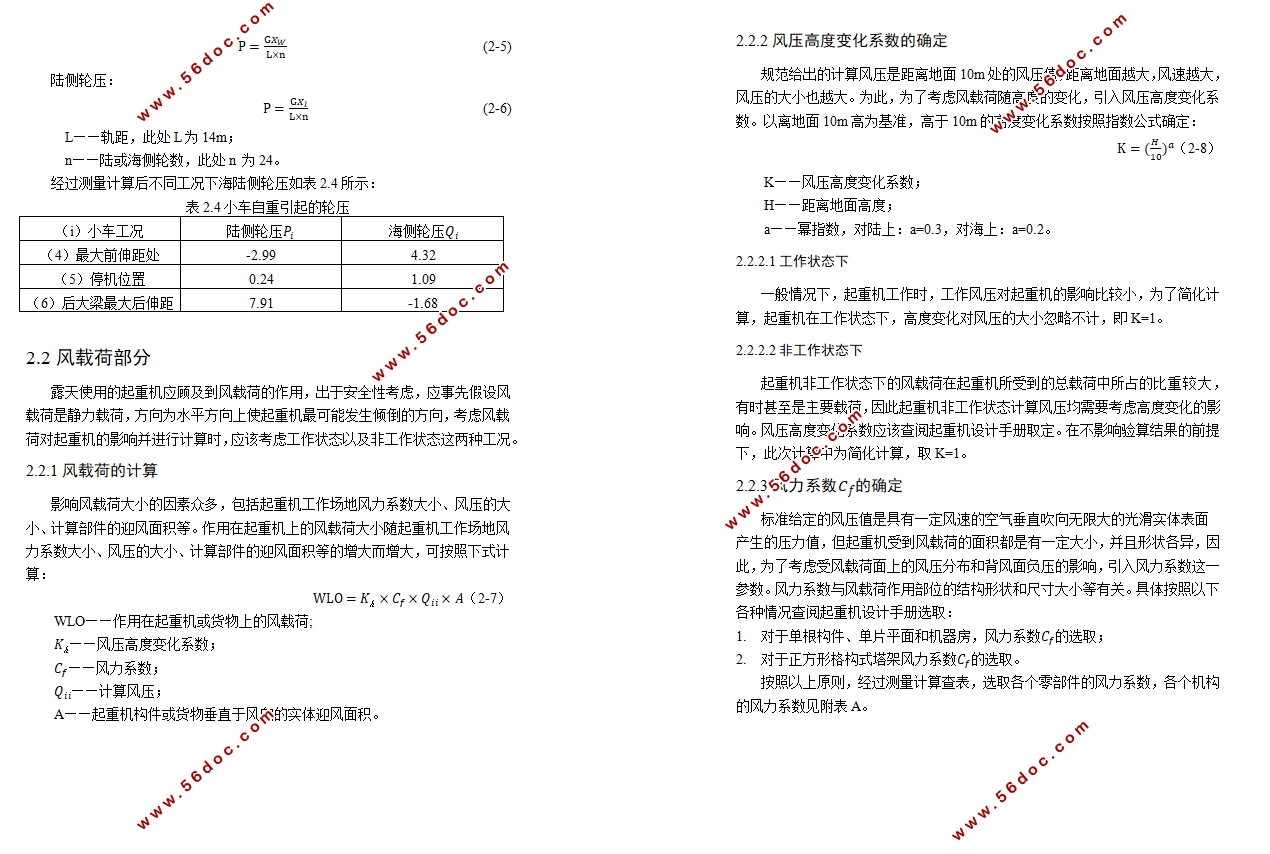

2.2风载荷部分    8
2.2.1风载荷的计算    8
2.2.2风压高度变化系数的确定    9
2.2.3风力系数Cf的确定    9
2.2.4工作风压Qii的确定    10
2.2.5迎风面积A的确定    10
2.2.6风载荷对轮压的影响    11
2.3轮压计算    12
2.3.1工作状态    12
2.3.2非工作状态    13
2.4抗颠覆稳定性验算    13
2.4.1起重机的破坏和失效形式    13
2.4.2抗倾覆稳定性的衡量指标    14
2.4.3基本稳定性    14
2.4.4动载工况下的稳定性    15
2.4.5非工作状态最大风载荷时的稳定性    18
2.4.6钢丝绳破断时的稳定性    19
第三章拉杆系统设计与计算    21
3.1简化力学模型    21
3.2许用应力/长细比的计算    22
3.3拉杆系统的安全性校验    23
3.3.1前拉杆    23
3.3.2后拉杆    25
3.4其它工况下的验算    26
第四章拉杆系统三维建模    27

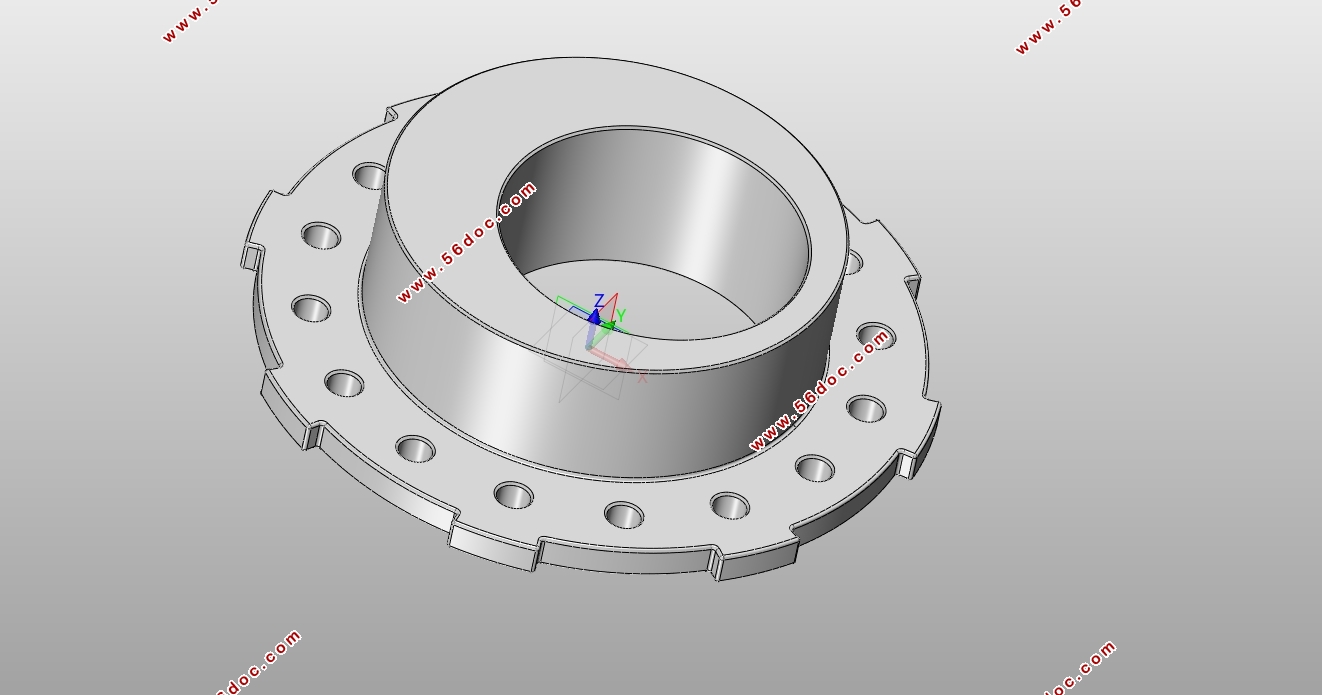

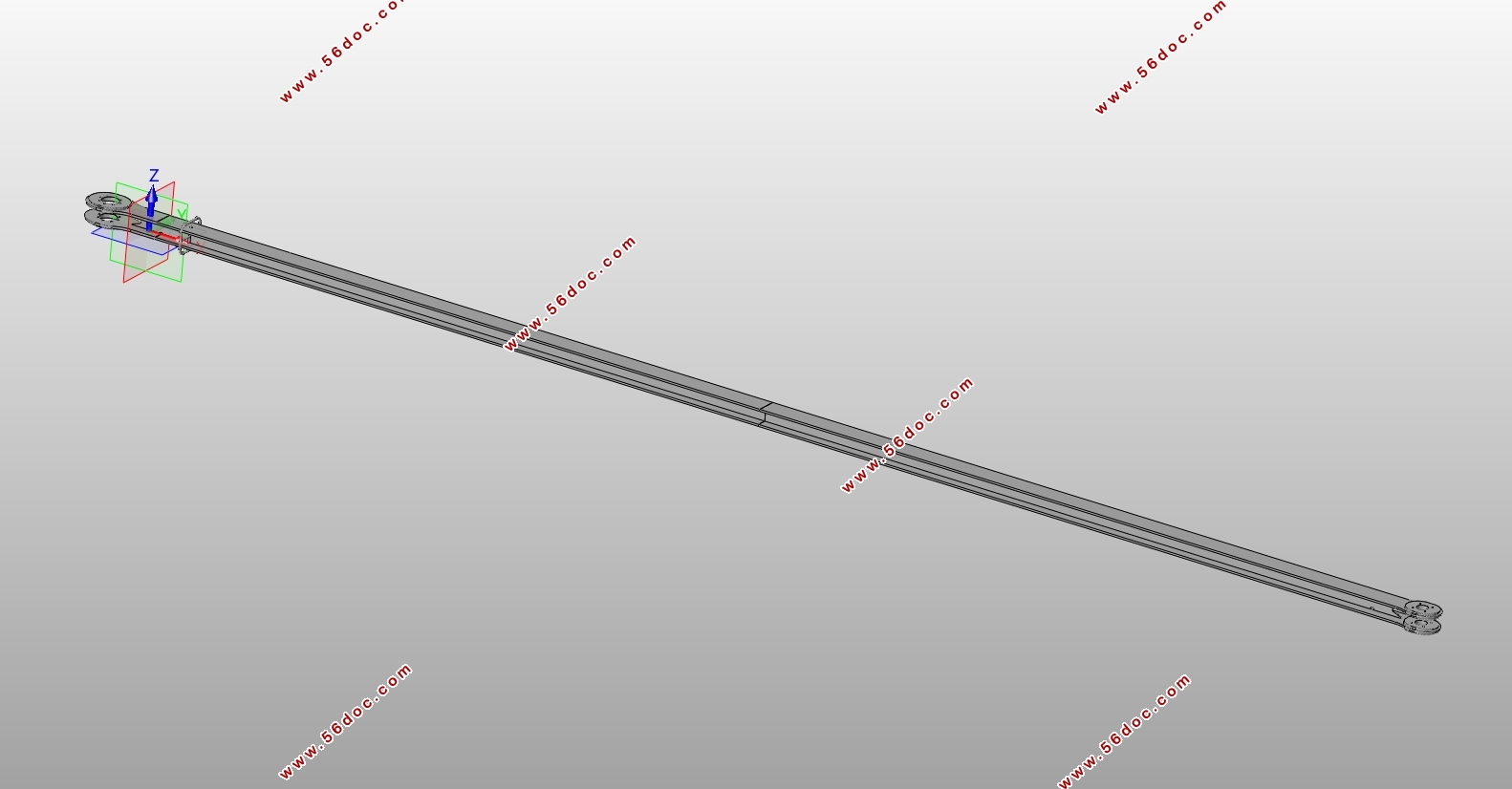

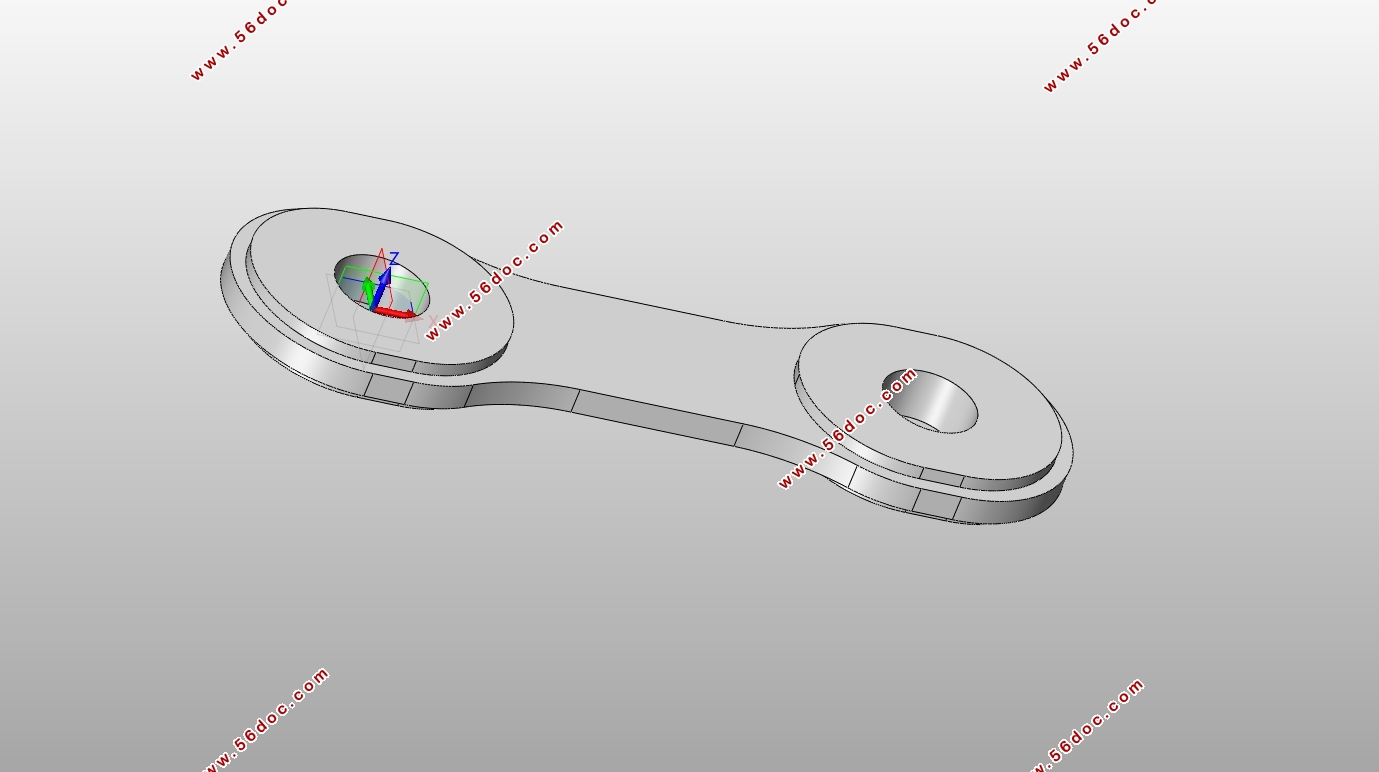

4.1拉杆系统零件三维建模    27
第五章　总结与展望    30
5.1工作总结    30
5.2展望    30
5.3经济性与环保性分析    30
致谢    31
参考文献    32
附录    34
附录A    34
附录B    38
附录C    40
