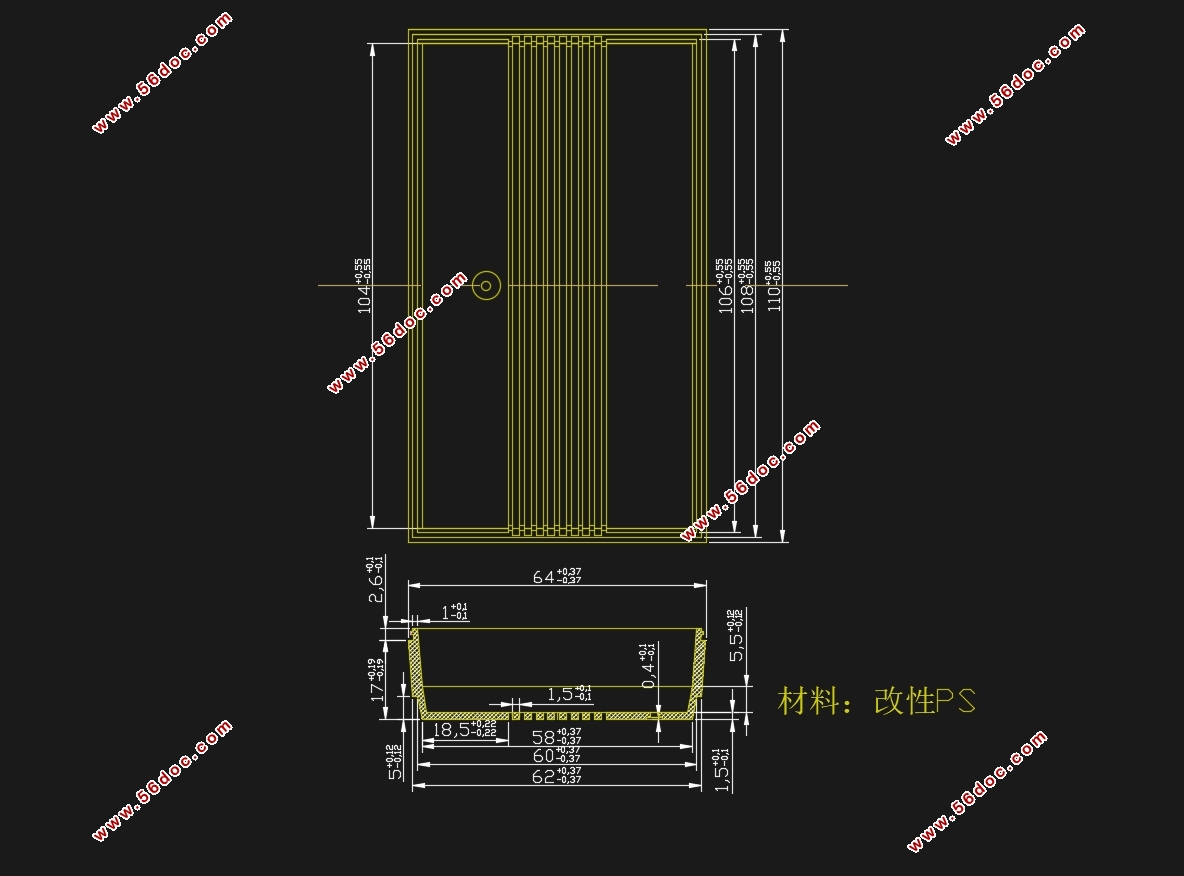

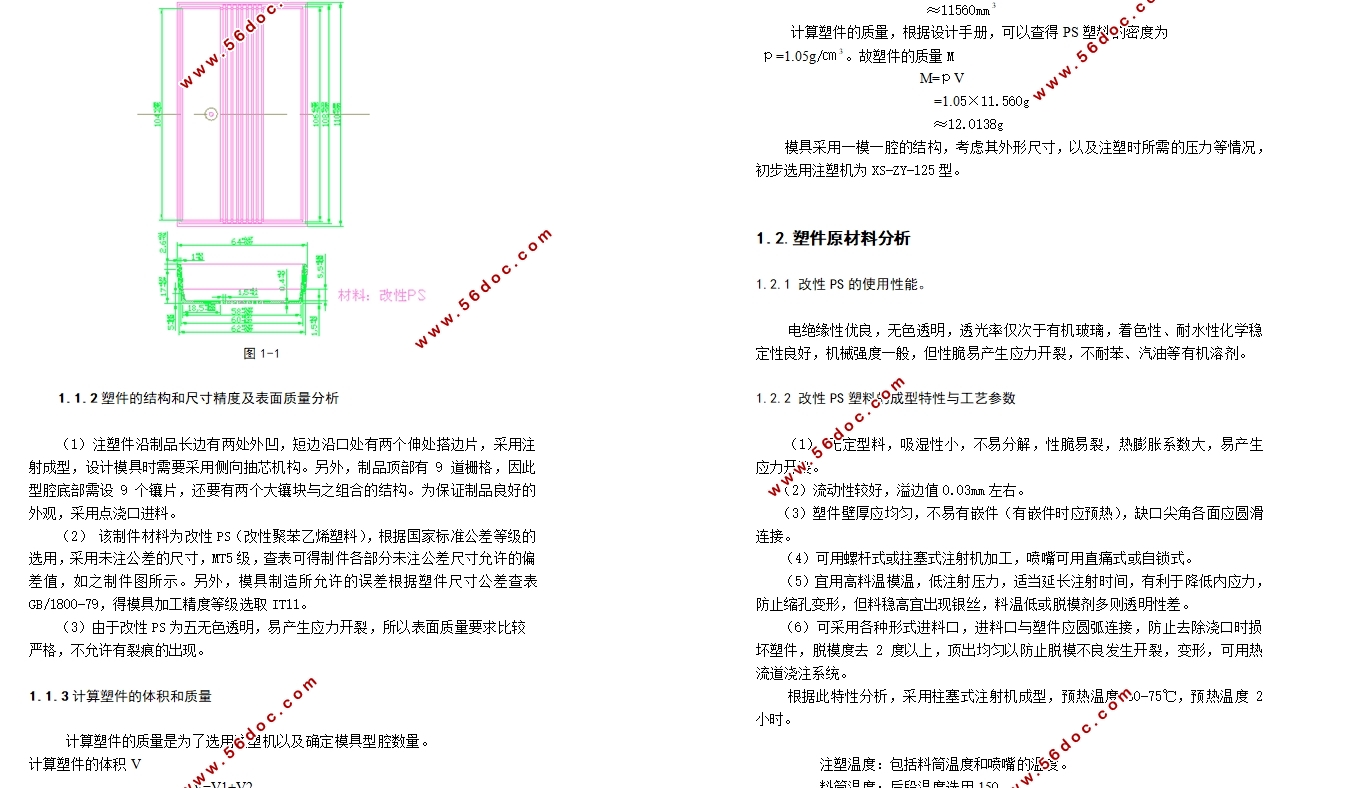

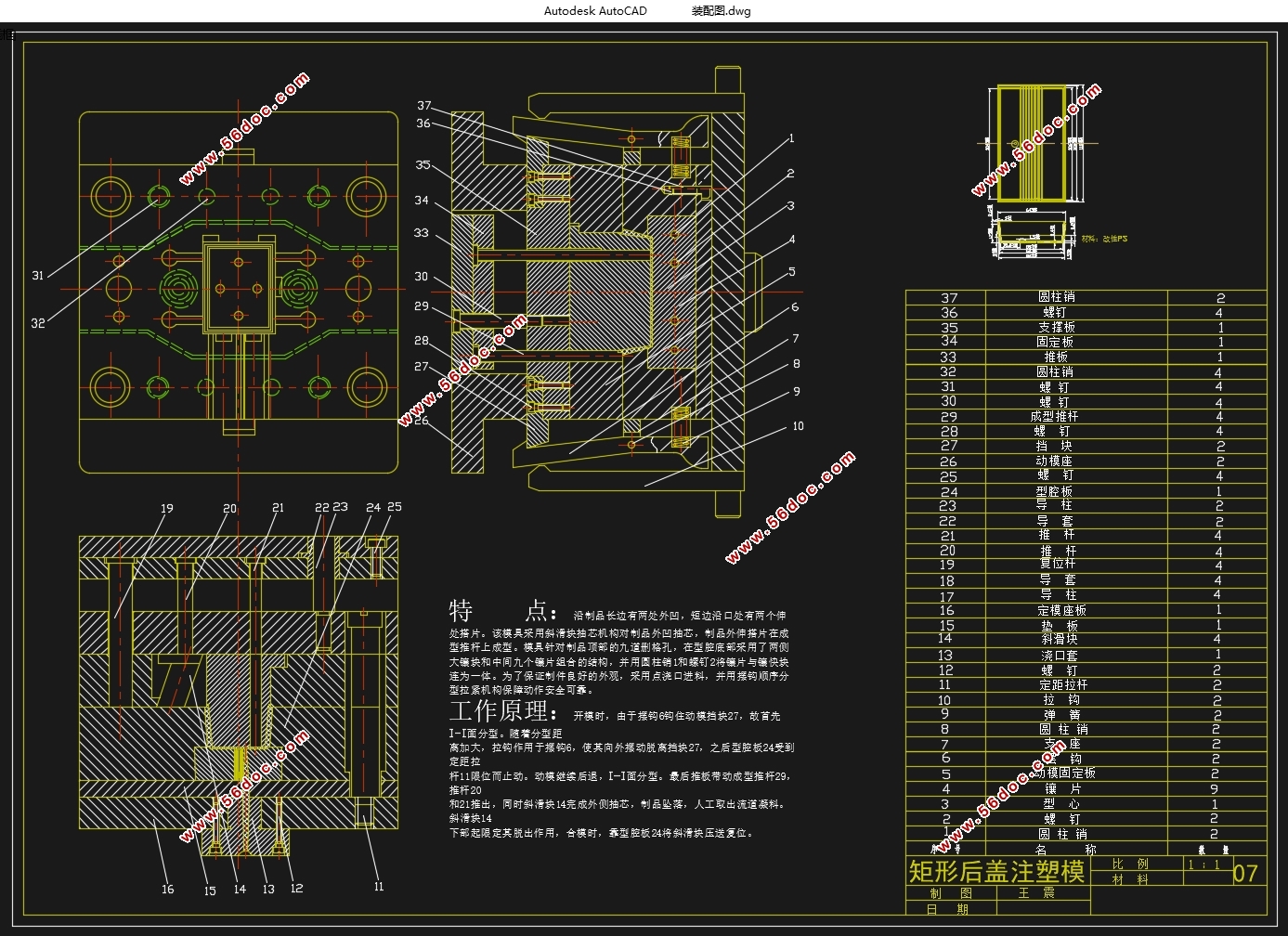

矩形后盖注塑模具的设计(含CAD零件装配图,工艺卡) 来源：56doc.com 资料编号：5D29068 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D29068 资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助 我要下载该资源 资料介绍 矩形后盖注塑模具的设计(含CAD零件装配图,工艺卡)(任务书,开题报告,中期检查表,论文说明书9000字,CAD图纸7张,工艺卡) 1.1.2塑件的结构和尺寸精度及表面质量分析 （1）注塑件沿制品长边有两处外凹，短边沿口处有两个伸处搭边片，采用注射成型，设计模具时需要采用侧向抽芯机构。另外，制品顶部有9道栅格，因此型腔底部需设9个镶片，还要有两个大镶块与之组合的结构。为保证制品良好的外观，采用点浇口进料。 （2） 该制件材料为改性PS（改性聚苯乙烯塑料），根据国家标准公差等级的选用，采用未注公差的尺寸，MT5级，查表可得制件各部分未注公差尺寸允许的偏差值，如之制件图所示。另外，模具制造所允许的误差根据塑件尺寸公差查表GB/1800-79，得模具加工精度等级选取IT11。 （3）由于改性PS为五无色透明，易产生应力开裂，所以表面质量要求比较 严格，不允许有裂痕的出现。 目录 前言…………………………………………………………..................5 绪论…………………………………………………………..................6 第1章 塑件工艺分析………………………………………………..8 第2章 注塑模的结构设计……………………………………………11 第3章 模具设计的有关计算………………………………………....19 第4章 模具加热与冷却系统的计算…………………………………21 第5章 模具闭合高度的确定…………………………………………22 第6章 注塑机有关参数的校核………………………………………23 第7章 绘制模具总装配图和非标零件图…………………………....24 第8章 模具的装配与调试………………………………….25 致谢…………………………………………………………………….29 参考文献……………………………………………………………….30
